Выпущены модули интеграции NormaCS 4.х с NX и Teamcenter

17.06.2020

При выполнении производственных задач инженеры ежедневно обращаются к базе нормативных документов – как общероссийских, так и внутренних, регламентирующих деятельность отраслей или отдельных предприятий. Доступ к документам необходим и в ходе работы – для уточнения требований и определения статуса применяемого норматива, и на этапе проверки результатов работ – для контроля актуальности ссылочных норм и стандартов.

Проблемы, с которыми сталкиваются компании машиностроительной отрасли:
  • отсутствие единого реестра документов, необходимых для работы;
  • риск использования устаревших норм и стандартов при подготовке технической документации;
  • ручная проверка актуальности ссылочных данных – трудозатратная и не гарантирующая от ошибок;
  • срыв сроков сдачи работ из-за некорректной документации.

Модули интеграции NormaCS 4.х с NX и Teamcenter позволяют:
  • создать единый источник нормативных документов, регулярно обновляемый и доступный с рабочего места каждого специалиста;
  • автоматизировать процесс проверки выходной документации на предмет актуальности норм и стандартов;
  • обеспечить быстрый доступ к тексту документов непосредственно из внешнего ПО;
  • сократить сроки работы над производственными задачами и уменьшить число ошибок.

Подробнее о функционале модулей интеграции

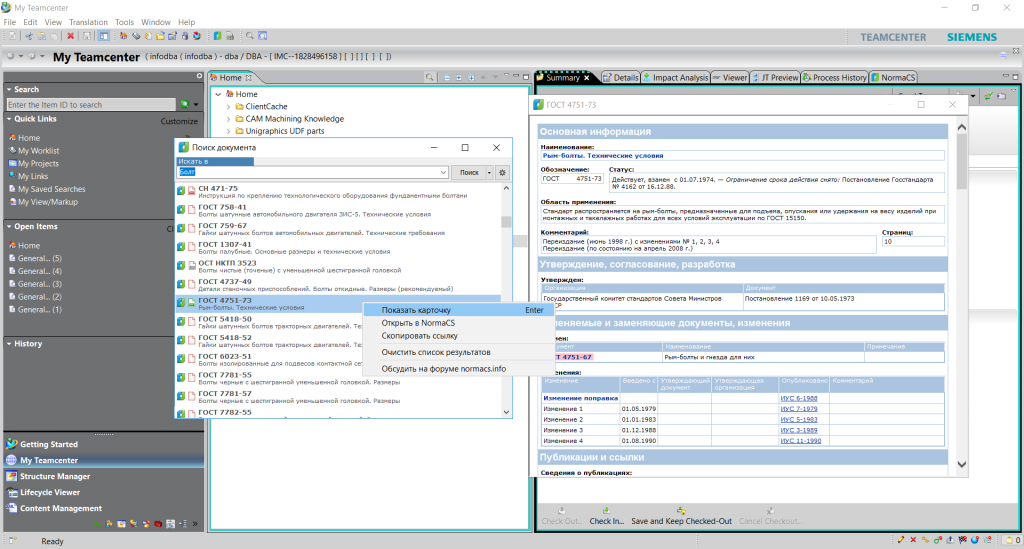

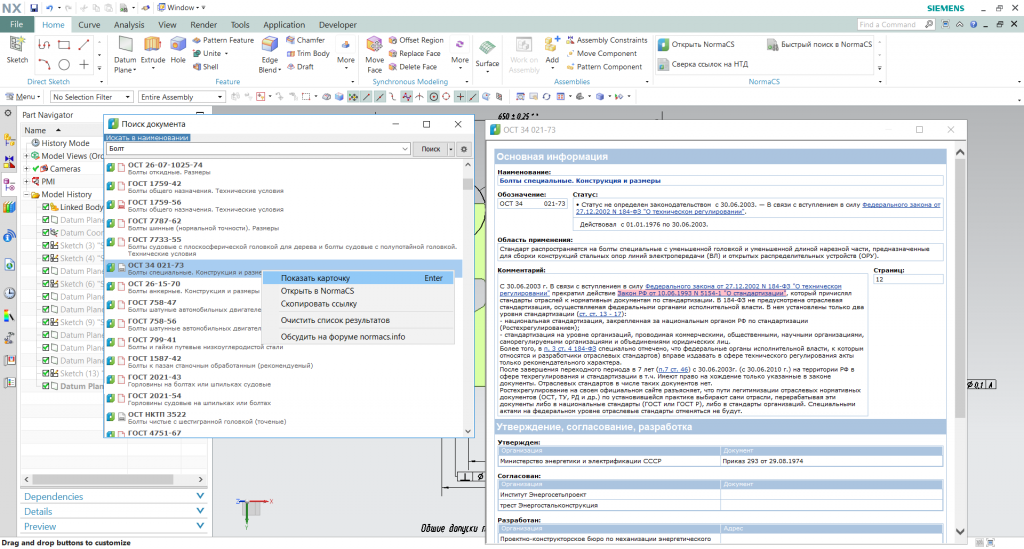

  • Окно быстрого поиска нормативных документов, вызываемое из NX и Teamcenter Siemens PLM:
    • поиск нормативных документов (производится в интерфейсе того приложения, где идет основная работа);
    • просмотр карточек нормативных документов, содержащих информацию о текущем статусе, историю преемственности, список внесенных изменений и т.д.;
    • переход к тексту нормативного документа в интерфейсе NormaCS 4.х, выполняемый в один клик.

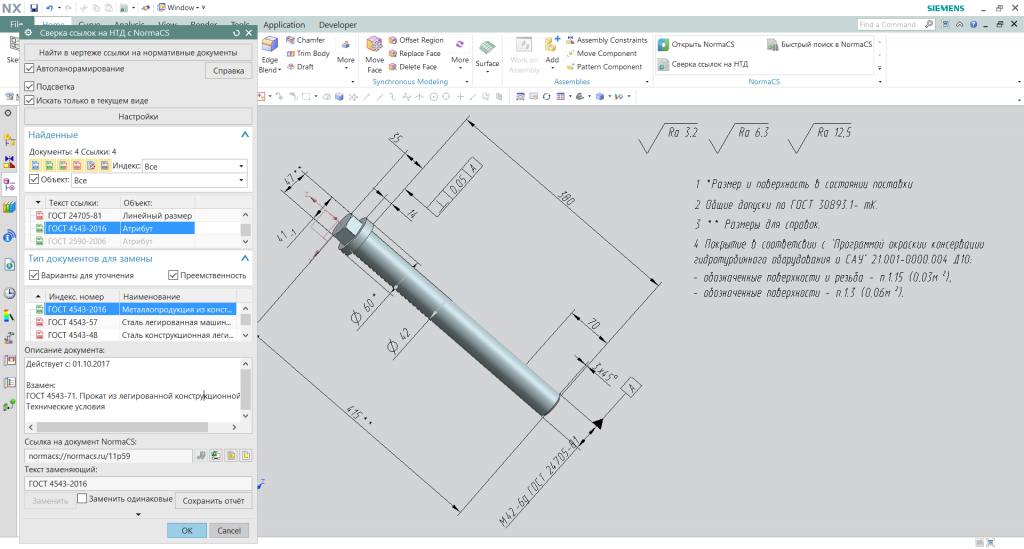

  • Фирменный сервис НОРМААУДИТ для файлов Siemens NX:
    • автоматический поиск всех объектов, содержащих обозначения норм и стандартов;
    • определение соответствия каждого найденного обозначения документу базы NormaCS 4.х. При невозможности определить однозначное соответствие – подбор вариантов;
    • наглядное отображение статуса всех автоопределенных нормативных документов;
    • подбор документов-преемников;
    • при выборе нормативного документа в списке найденных – позиционирование на объекте, содержащем обозначение;
    • возможность в один клик перейти к тексту или сканированной копии нормативного документа;
    • возможность добавить к объекту файла NX гиперссылку на документ NormaCS 4.х;
    • возможность замены обозначений норм и стандартов в файле NX на варианты, подобранные в ходе работы сервиса НОРМААУДИТ.

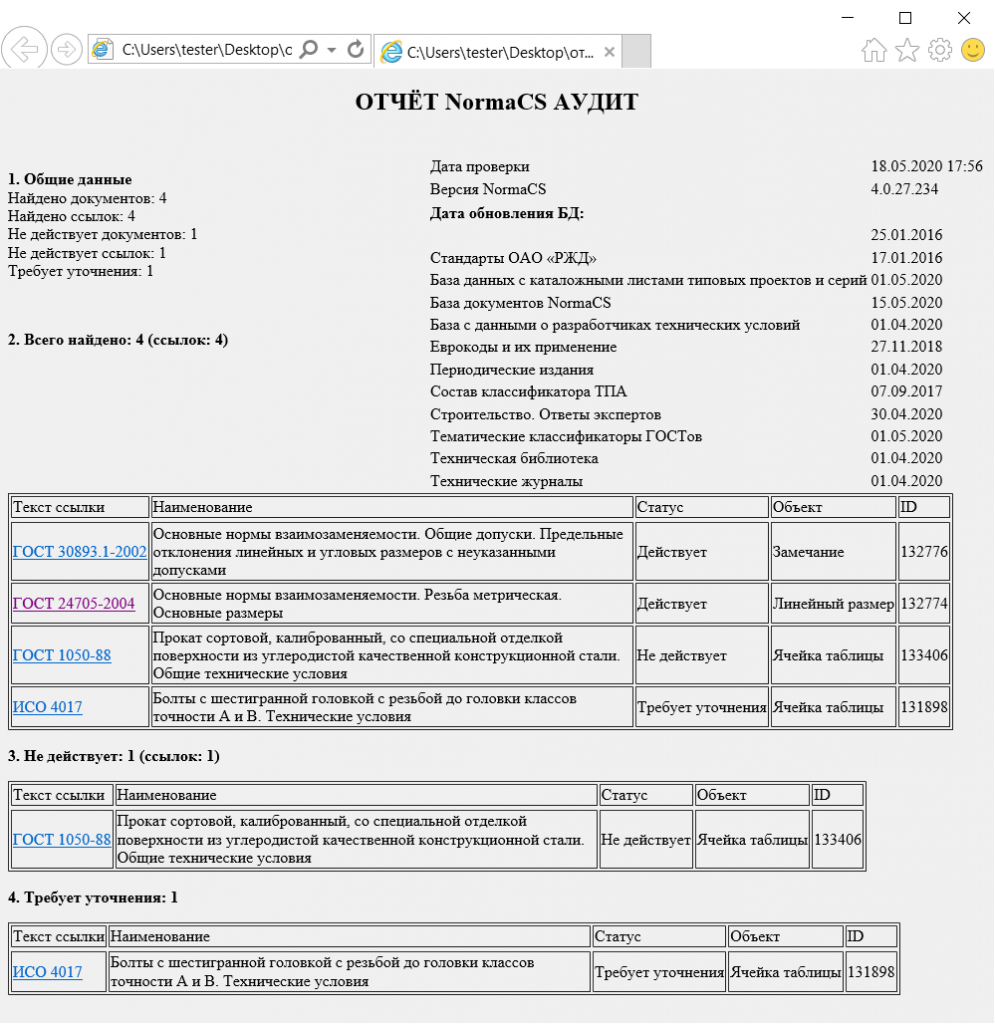

  • Публикация отчета о результатах проверки файла NX средствами сервиса НОРМААУДИТ:
    • дата проверки;
    • дата последней актуализации подключенных баз данных NormaCS 4.х;
    • список всех обнаруженных обозначений НД с указанием объектов;
    • список обнаруженных документов со статусом «Не действует»;
    • список обнаруженных обозначений НД, для которых не удалось установить точное соответствие документу базы NormaCS 4.х.

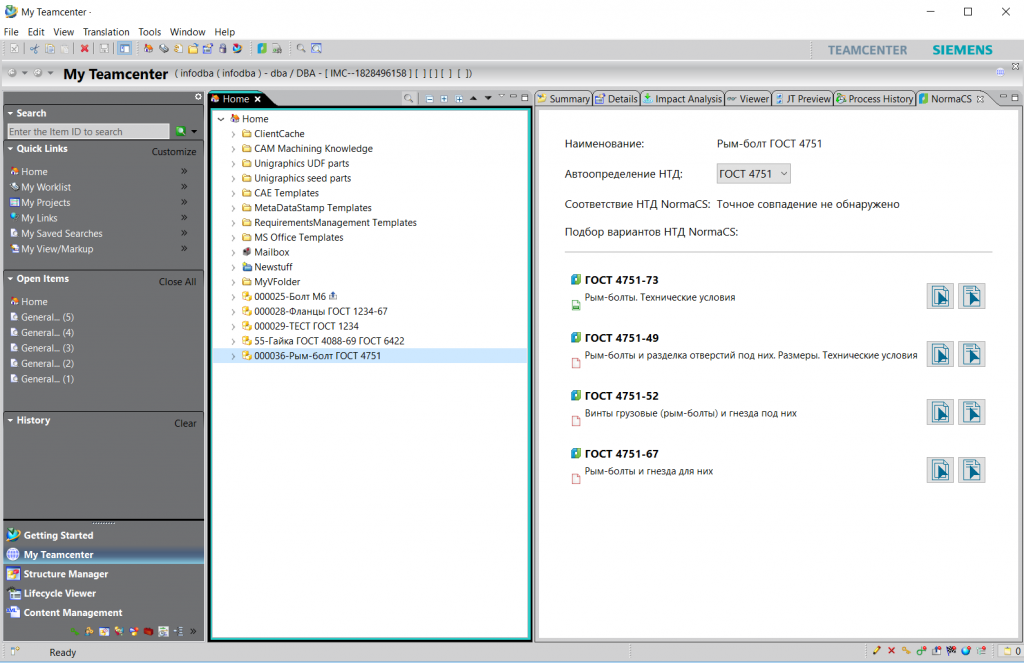

  • Вывод сведений о нормативном документе в окне My Teamcenter:
    • анализ нормативного документа, указанного в информационном объекте, осуществляется «на лету»;
    • результаты анализа публикуются в дополнительном виде «NormaCS»: это может быть описание документа NormaCS 4.х, точно соответствующего указанным обозначениям, или подбор подходящих вариантов;
    • с помощью специальных кнопок окна можно сразу же перейти к тексту нормативного документа или открыть карточку, содержащую все реквизитные данные.


  • Проверка обозначений нормативного документа при создании информационного объекта My Teamcenter:
    • при создании нового информационного объекта My Teamcenter запускается механизм проверки введенного обозначения по документам базы NormaCS 4.х;
    • по завершении проверки во всплывающем окне публикуется список норм и стандартов, соответствующих введенному значению;
    • статус актуальности маркируется цветом значка около названия каждого нормативного документа;
    • доступны кнопки перехода к тексту документа и открытия карточки;
    • введенное обозначение нормативного документа можно в один клик исправить на обозначение документа из списка.

Преимущества интеграционных решений NormaCS 4.х
  • База данных NormaCS 4.х – это не только общие разделы нормативных документов, но и собственные документы заказчика.
  • Качество исполнения (в основе ТЗ на разработку лежат классические сценарии работы специалиста, которые необходимо автоматизировать).
  • Быстродействие и надежность.
  • Возможности гибкой настройки.
  • Ежедневное автоматическое обновление баз данных NormaCS 4.х.
