Российская платформа для проектирования и моделирования объектов различной сложности



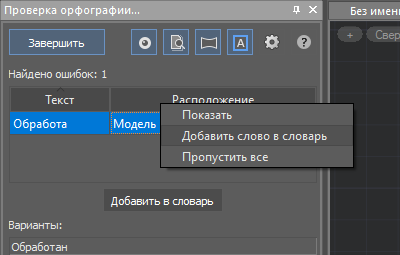

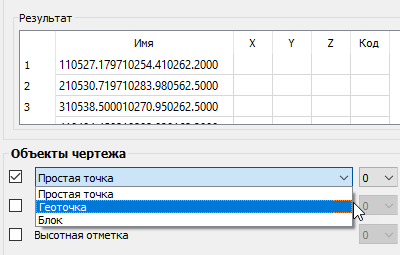

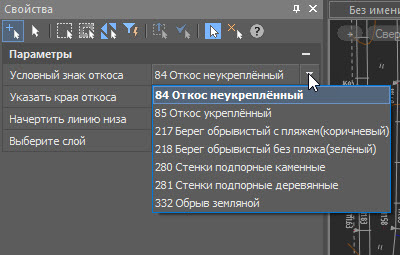

Платформа nanoCAD — российская платформа для проектирования и моделирования объектов различной сложности. Поддержка форматов *.dwg и IFC делает ее отличным решением для совмещения САПР- и BIM-технологий. Функционал платформы может быть расширен с помощью специальных модулей.

Платформа nanoCAD — не копирование западных технологий, а развитие собственного взгляда на инструменты САПР, призванные повысить эффективность российских проектных групп. Это привычный удобный интерфейс; прямая поддержка формата *.dwg; разработка дополнительных приложений (открытый API); полноценный инструмент разработки чертежей; САПР, настроенная под отечественные стандарты; совместимость с другими решениями и интеграция с NormaCS; платформа для BIM-решений.

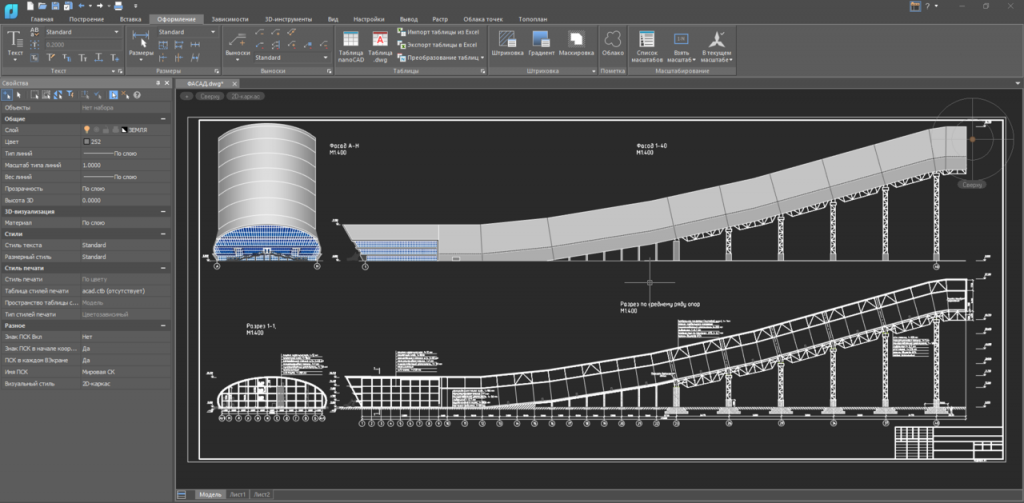

Платформа nanoCAD — это коммерческая 2D/3D-САПР профессионального уровня. Использование Платформы nanoCAD в качестве ядра для разработки позволяет сосредоточиться на том, что действительно важно: на эффективных вертикальных решениях, которые требуются вашим клиентам.

Знакомый интерфейс и совместимость форматов


Удобное расположение команд, простая логика работы и совместимость с популярными САПР-форматами (*.dwg, *.dxf, *.dwt и др.).



Оформление по российским стандартам


В отличие от зарубежных САПР, nanoCAD уже настроен под российские требования к оформлению документов. Пользователям больше не придется перенастраивать систему или устанавливать дополнительные аддоны. В Платформе nanoCAD есть все необходимое для проектирования!




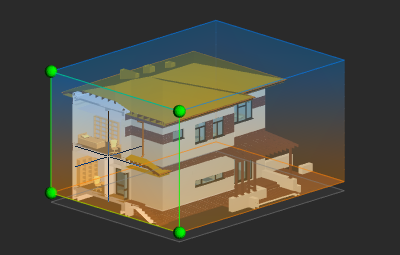

Основа для BIM-решений



Импорт IFC позволяет использовать nanoCAD в качестве вьювера. Благодаря обновленной функции НОРМААУДИТ 2.0 вам будет доступна проверка атрибутов IFC-моделей на актуальность нормативных стандартов. Кроме того, Платформа nanoCAD может использоваться как база для BIM-приложений.




Открытый API


Создавайте модули, которые расширяют базовый функционал Платформы nanoCAD и превращают ее в отраслевой инструмент. Различные виды расчетов, импорт/экспорт данных, интеграция с инструментами документооборота и средствами решения многих других задач — все это может быть реализовано с помощью открытого API.


История сохранения файлов


Использование специальных системных переменных позволяет добиться полного контроля над сохранением документов и возможности в любой ситуации вернуть последние данные, а также настроить количество последних версий и продолжительность хранения.




Удобные каталоги палитры инструментов


Платформа nanoCAD располагает палитрой всех инструментов, необходимых для проектирования, включая блоки, таблицы и форматы. Пользователям предоставлена возможность дополнять палитру собственными инструментами и хранить их в быстром доступе.




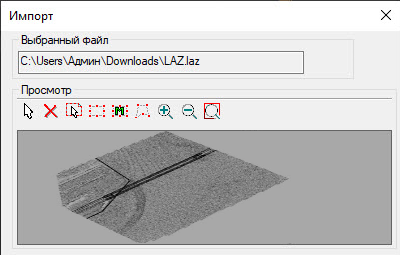

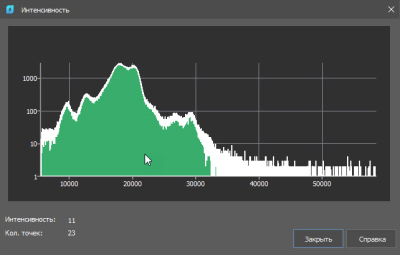

Профессиональная работа с подложками


В качестве подосновы для проектирования Платформа nanoCAD может использовать различные форматы: *.dwf, *.pdf, облака точек, IFC, растровые, а также многие другие форматы.


Улучшенный Редактор блоков


Уникальные возможности Редактора позволяют упростить применение пользовательских библиотек объектов и сократить время разработки вашего проекта.




Удобная система масштабирования


Оформление чертежа удобно реализовано как в пространстве модели, так и в пространстве листа: нужный вид оформления подстраивается под масштаб видового экрана.



Платформа nanoCAD поставляется в локальной и сетевой версии с временными и постоянными лицензиями.


Что нового в Платформе nanoCAD 21

Режим изометрического черчения
Появился инструментарий, позволяющий чертить двумерные чертежи в изометрической проекции. Плоский изометрический чертеж эмулирует трехмерный вид объекта с определенного ракурса, являясь, фактически, плоским представлением изометрической 3D-проекции. Механизм изометрического черчения удобно использовать, если требуется создать несколько простых изометрических видов на двумерном чертеже или редактировать уже существующий изометрический чертеж.
Для создания изометрических чертежей удобно использовать панель инструментов Изометрия.


Она содержит:
  • кнопку включения режима изометрического построения;
  • три кнопки установки изометрических плоскостей (команды ISODRAFT1, ISODRAFT2 и ISODRAFT3, или опция в команде ISODRAFT);
  • кнопки создания изопрямоугольника, изоокружности и изодуги (прямоугольника, окружности и дуги в изометрической проекции).

Режим изометрического построения
Для изометрического черчения используется Режим изометрического построения.



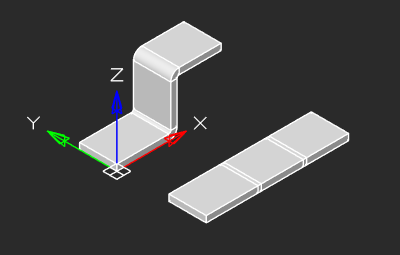

Ассоциативные массивы
Полностью переделаны команды построения прямоугольных и круговых массивов.


Команды работают в бездиалоговом интерактивном режиме.


Добавлена возможность создания ассоциативных массивов.


Параметр команд Массив — Ассоциативный позволяет указать, будут ли массивы ассоциативными или неассоциативными. Элементы ассоциативного массива хранятся в едином объекте — массиве. В ассоциативном массиве можно менять количество элементов и расстояние между ними. Свойства ассоциативного массива, такие как количество элементов и расстояние между ними, можно менять с помощью «ручекЦ» массива или на функциональной панели Свойства.

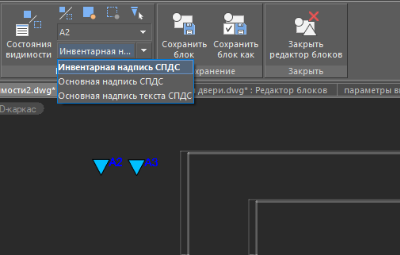

Редактор блоков



Появилась возможность:
  • создания именованных состояний видимости и назначения видимости объектам для каждого состояния видимости в блоке;
  • добавления, удаления и изменения объектов блока при сохранении целостности параметров динамического блока. Действия касаются объектов, не участвующих в параметризации блока;
  • преобразования любого блока в динамический;
  • замены точки вставки.
Большинство этих возможностей доступно в режиме редактирования блока командой Редактор блоков (BEDIT).

Перенос настроек интерфейса
Появилась возможность переноса и сохранения пользовательских настроек интерфейса. Для осуществления переноса настроек между версиями или с одного компьютера на другой необходимо воспользоваться двумя командами: Импорт интерфейса (ИМПОРТИНТЕРФЕЙС, UIIMPORT) и Экспорт интерфейса (ЭКСПОРТИНТЕРФЕЙС, UIEXPORT).


Команда Экспорт интерфейса позволяет сохранять пакет индивидуальных настроек, а команда Импорт интерфейса применить его к текущей версии программы.
Экспорт интерфейса позволяет сохранить как состав элементов интерфейса (ленты, панелей инструментов и пр.), настраиваемый в диалоге Настройка пользовательского интерфейса, так и отображение с расположением элементов интерфейса (положение панелей инструментов, функциональных панелей, командной строки, визуальный стиль интерфейса, способ отображения ленты, размер и положение окна программы).

Таким образом, можно быстро и легко перенести пользовательские настройки для удобной работы с программой, а также сохранить пакет с настройками, чтобы предотвратить их потерю.
При необходимости также можно отредактировать LSP-файл, описывающий команды Импорт интерфейса и Экспорт интерфейса, и отредактировать список форматов файлов, входящих в экспортируемый пакет настроек.

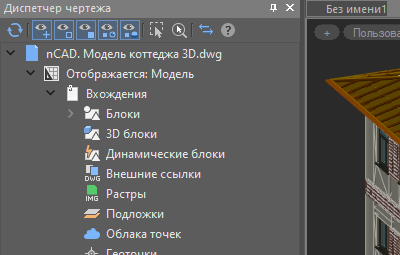

Управление внешними ссылками
Диспетчер внешних ссылок был переделан в виде немодального окна (функциональной панели). Это дает возможность работать с внешними ссылками параллельно с редактированием чертежа в режиме реального времени.


Внешняя ссылка, выбранная в чертеже, отмечается в диалоге внешних ссылок.
Функциональная панель Внешние ссылки позволяет выполнять следующие операции с файлами чертежей, на которые произведена ссылка:
  • загрузка/выгрузка внешней ссылки в текущем чертеже;
  • внедрение внешней ссылки в текущий чертеж;
  • обновление внешней ссылки с целью отображения в текущем чертеже последних изменений, произведенных в файле внешней ссылки (без повторной загрузки текущего чертежа);
  • окончательное удаление вхождения внешней ссылки из текущего чертежа со всеми связанными данными. Простого удаления ссылки из чертежа недостаточно, поскольку такое удаление не приводит, например, к удалению слоев, связанных с внешней ссылкой. Для окончательного удаления внешней ссылки используется параметр Удалить панели во вкладке Внешние ссылки;
  • изменение имени файла ссылки и его месторасположения (пути);
  • изменение типа файла и параметров формата файла ссылки на растровое изображение.

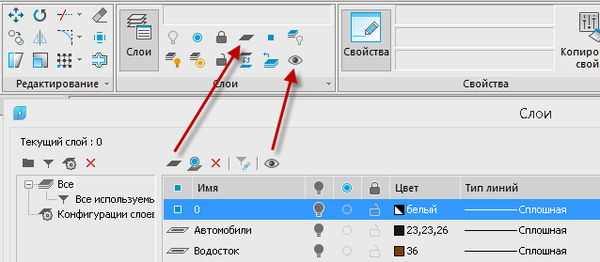

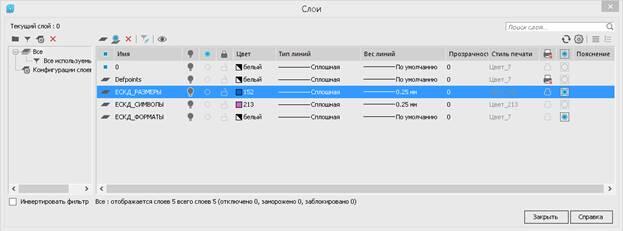

Управление слоями

Изменения в оформлении




  • Перерисованы все иконки.
  • Вместо пары иконок на каждое состояние (например, заморожен/разморожен) сделана одна, наиболее важная (заморожен). Второе состояние сделано полупрозрачным, чтобы было видно, что туда можно нажать чтобы поменять состояние.
  • В контроле слоев увеличились отступы между строками и столбцами, а текущий слой помечается дополнительно квадратиком.
  • Вместо двойной стрелки включения-выключения дерева сделан переключатель в правой части панели.

Новые команды
Создание нового слоя и режим обхода слоев были оформлены в качестве отдельных команд Создание слоя (NEWLAYER) и Обход слоев (LAYWALK, СЛОЙОБХ), которые можно вызвать как из ленты и меню, так и из командной строки.



Инструменты для работы с полями
Диалог полей (FIELD) был полностью переработан.



Диалог Дополнительный формат
В Редакторе полей стало доступно более детальное форматирование числовых значений. Кнопка Дополнительный формат открывает диалоговое окно, в котором можно задать коэффициент преобразования, подавление нулей, дополнительный текст, числовой разделитель.

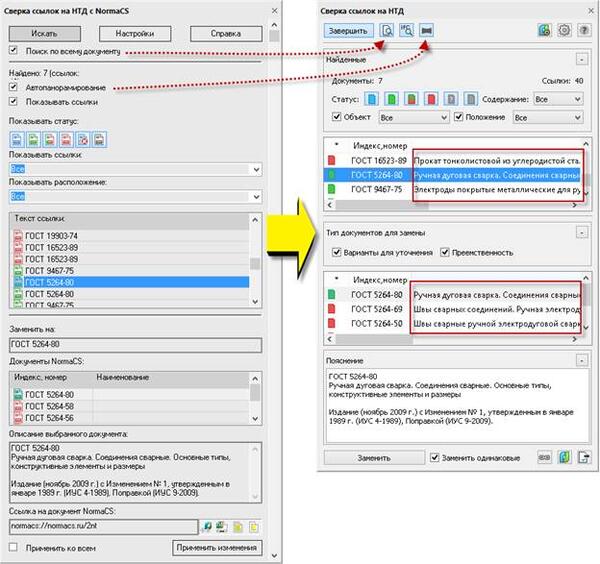

Новая панель сверки ссылок на нормативно-технические документы
Панель сверки ссылок на нормативно-технические документы была полностью переделана. Она стала более компактной, информативной и эргономичной. Заменены иконки. Добавлена дополнительная функциональность. Элементы окна можно свернуть и развернуть.


Появился поиск внутри IFC-объектов, если таковые присутствуют в чертеже.

Сохранение несохраненных файлов и файлов автосохранения
Появился механизм предотвращения потери данных при необдуманном отказе от предложения сохранить файл. Подобные досадные случайности происходят при закрытии файла или выходе из программы, в особенности если при этом одновременно закрываются несколько файлов. Включение механизма «спасения» таких файлов позволяет восстановить их впоследствии из временного хранилища.
Бывает так, что в процессе работы были удалены какие-то данные, к которым позже захотелось вернутся. Но уже выполнена команда Сохранить, файл закрыт, и стало быть, очищен буфер отмены операций. А промежуточной копии файла не сохранилось. В этом случае может помочь доступный некоторое время архив файлов автосохранения.
Он основан на механизме автосохранения файлов и настраивается в диалоге Настройки — раздел Сохранение документов — История файлов.

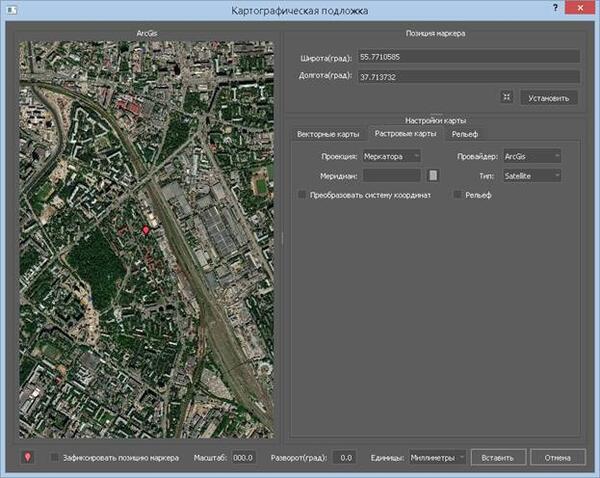

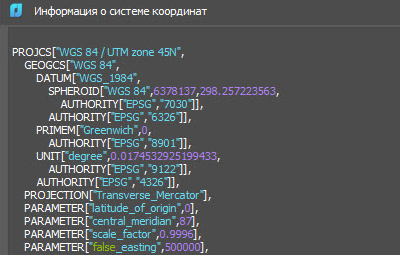

Подложки с картографических сервисов
Предусмотрена возможность вставки подложек с различных картографических сервисов в разных форматах.
Реализована возможность вставки:
  • векторных карт OpenStreetMap;
  • растровых карт от сервисов: OpenStreetMaps, Google Maps, Yandex Maps, OSM Topo, MapBox, ArcGis, Bing.
Кроме того, осуществлена поддержка различных типов карт для некоторых провайдеров: схемы улиц, спутниковые, гибридные, рельефные, топографические.


Кроме того, стало возможно использовать в качестве подложки 3D-модель рельефа местности.



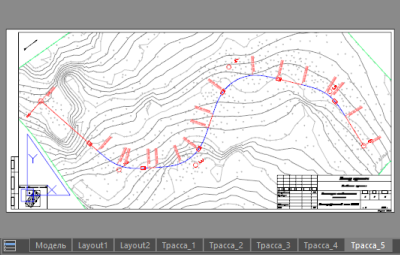

Открытие файлов DWG на указанном листе или виде
Появилась возможность открытия файлов .dwg из командной строки На нужном месте. Можно указать имя листа, который будет активирован после открытия. При указании именованного вида будет активировано модельное пространство и выставлен нужный вид.

OLE-сервер для интеграции DWG-файлов во внешние редакторы
Команда Копировать OLE-связь
Новая команда Копировать OLE-связь (COPYLINK) выполняет копирование текущего вида в буфер обмена для связывания с другими OLE-приложениями. Ее задача — скопировать в буфер обмена специальный указатель, по которому в другой программе будет создан объект типа чертеж nanoCAD.


Так, например, теперь возможна вставка чертежа nanoCAD в MS Word в качестве OLE-объекта c возможностью последующего его открытия на редактирование в nanoCAD двойным щелчком клавиши мыши.

Создание и изменение геометрических объектов

Построение дуг (в т.ч. эллиптических) в сторону движения курсора мыши
Теперь во время построения дуги методами:
  • центр-начало-конец,
  • начало-центр-конец,
  • а также эллиптической дуги.
Дуга автоматически строится в направлении движения мыши. Команда сама определяет направление построения: по часовой или против часовой стрелки. Принудительно изменить направление построения дуги можно по-прежнему клавишей CTRL.

Построение окружности по трем касательным
Новая команда позволяет строить окружности по трем касательным (меню Черчение → Окружность).



Построение окружности по касательной к сплайну и эллипсу
Теперь команда построения окружности по двум касательным и радиусу позволяет указывать в качестве касательных сплайны, эллипсы и эллиптические дуги.


Разрыв эллипса и замкнутой полилинии по двум точкам
Теперь при разрыве эллипса, а также замкнутой полилинии по двум точкам учитывается последовательность указания точек для определения того, какая часть примитива должна быть удалена. Раньше всегда оставалась одна и та же часть вне зависимости от порядка указания точек.

Увеличение в две стороны командой LENGTHEN
Команда Увеличение (LENGTHEN) получила переключаемый режим-опцию Две стороны/Одна сторона, позволяющий увеличивать объекты одновременно (симметрично) в две стороны для всех вариантов работы команды. Это может быть полезно, например, при увеличении осевых линий в две стороны.

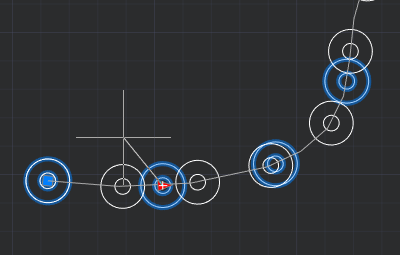

Редактирование определяющих точек сплайна через Ctrl
Редактирование сплайна в режиме Определяющие точки доступно с применением умных «ручек» (через CTRL), как это сделано для полилинии. Также изменено контекстное меню.

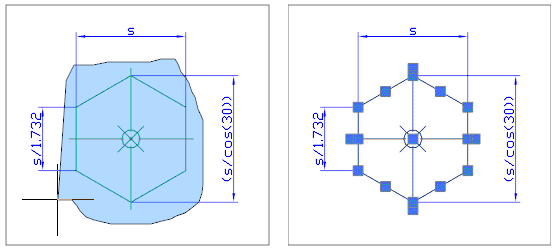

Выбор объектов с помощью лассо
Реализован выбор объектов чертежа методом «лассо» при перемещении курсора с зажатой левой клавишей мыши.
Выбор группы объектов выполняется прямоугольной рамкой выбора или с помощью «лассо»:
  • если перемещать курсор в поле чертежа с зажатой клавишей мыши, будет рисоваться контур «лассо». Для окончания выбора достаточно отпустить клавишу мыши;
  • в случае однократного щелчка на пустом месте в поле чертежа начнет рисоваться прямоугольная рамка выбора. Второй щелчок обозначит вторую вершину рамки и завершит процесс выбора.
Если после начала группового выбора курсор перемещается вправо, используется рамка или «лассо» с синим полупрозрачным заполнением. Будут выбраны только те объекты, которые целиком попали внутрь указанной области.
Если после начала группового выбора курсор перемещается влево, используется секущая рамка или «лассо» с зеленым полупрозрачным заполнением. При этом будут выбраны объекты, как целиком попавшие внутрь, так и пересеченные границей указанной области.
В процессе выбора объектов методом «лассо» допускается цикличное переключение между тремя режимами «лассо» (внутри области «лассо», секущей кромкой «лассо», линией «лассо»), нажатием клавиши Пробел.



Копирование и создание блока перетаскиванием выбранных объектов правой клавишей мыши
Возможность перетаскивания выбранных объектов правой клавишей мыши с последующим выбором нужного действия в контекстном меню: перемещение, копирование, вставка в качестве блока.


Если был выбран вариант Вставить как блок, то в документе будет создан новый блок со вставкой в данном месте.

Многократное копирование при нажатом Ctrl при переносе/повороте/масштабировании
При перемещении, повороте, масштабировании и зеркалировании за ручки может использоваться CTRL для создания копий объекта:
  • выбрать один или несколько объектов;
  • щелкнуть «ручку»;
  • нажать клавишу Пробел нужное количество раз для перехода в режим копирования, поворота, масштабирования или зеркалирования выборки;
  • с зажатой клавишей CTRL создавать модифицированные копии редактируемых объектов щелчком клавиши мыши в нужном месте рабочего пространства.

Динамический ввод
Добавлены поля для ввода приращения длины и угла при редактировании объектов за «ручки».


Импорт данных PDF-файлов
Теперь при импорте PDF-файлов с помощью команды Импорт PDF (PDFIMPORT) текстовые данные помещаются на те же слои, на которых они были при создании PDF-файла. Имена слоев будут начинаться с префикса PDF. Для этого в диалоговом окне Импорт PDF при выборе параметров слоев нужно выбрать опцию Использовать слои PDF.
Сплошные заливки в Платформе nanoCAD теперь импортируются заливкой, а не в виде контура, как это было раньше.

Исправлена ошибка импорта градиентных заливок из PDF, когда некоторые виды градиентных заливок не импортировались в чертеж. Градиентные заливки импортируются в виде растровых изображений.
