Платформа nanoCAD Standart
|
|
Конфигурация Платформы nanoCAD, рекомендуемая при использовании BIM-решений. Включенные в нее модули «СПДС» и «Механика» позволят оформлять 2D-документацию в соответствии с российскими стандартами, а с помощью функционального модуля «3D» вы сможете моделировать любые нестандартные формы и пополнять собственные библиотеки элементов.
Конфигурация Платформы nanoCAD, включающая модули «СПДС», «Механика» и «3D».
Конфигурация Платформы nanoCAD, включающая модули «СПДС», «Механика» и «3D».
Модуль «СПДС»
Инструмент предназначен для интеллектуального оформления и редактирования чертежей в соответствии с российскими стандартами. Учтено более 20 норм оформления документации.
Условные обозначения
Условные обозначения

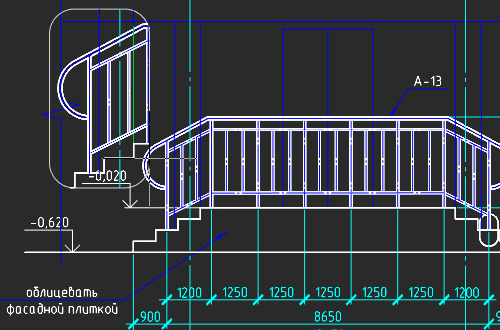

Нанесение отметок уровня, сварных швов, уклонов, форматов и т.п. не займет много времени, ведь каждый элемент оформления уже вычерчен по стандартам. Интеллектуальные «ручки» позволят видоизменить условное обозначение «по месту». Простой алгоритм команд делает инструменты СПДС не только полезными, но и приятными в работе.
Параметрические объекты
В базу элементов СПДС включен внушительный набор наиболее часто используемых металлических профилей, сборных железобетонных изделий, деталей креплений. Каждый объект имеет параметры, соответствующие стандарту, ГОСТу, серии. Это позволяет ускорить процесс разработки документации, а функционал платформы обеспечивает возможность вывести параметры в таблицы и выноски.
Архитектурные решения
Специальные объекты модуля — оси, стены, колонны, окна, двери и т.п. — возьмут на себя большую часть работы по вычерчиванию плана; от пользователя потребуется только назначать параметры. Команда Помещение позволит автоматически сформировать различные ведомости и экспликации, а используя Менеджер проекта, можно получить 3D-модель здания и документацию в формате IFC.
Умное редактирование
Модуль содержит инструменты автоматизированного редактирования. Существует возможность объединить отдельные отрезки и тексты в таблицу nanoCAD. Утилита Нумерация объектов позволяет автоматически пронумеровать любой объект чертежа, команда Копировать фрагмент -увеличить/уменьшить выделенную графику, а Универсальный маркер — создать собственный объект с вычисляемыми свойствами.
Российские требования Системы проектной документации для строительства полностью реализованы в модуле «СПДС». Команды модуля интуитивно понятны, что позволяет быстро овладеть всем его функционалом. Встроенный Мастер объектов предоставляет возможность пополнять базу элементов собственными наработками. Модуль «СПДС» может использоваться совместно с вертикальными решениями на платформе nanoCAD.
Российские требования Системы проектной документации для строительства полностью реализованы в модуле «СПДС». Команды модуля интуитивно понятны, что позволяет быстро овладеть всем его функционалом. Встроенный Мастер объектов предоставляет возможность пополнять базу элементов собственными наработками. Модуль «СПДС» может использоваться совместно с вертикальными решениями на платформе nanoCAD.
Модуль «Механика»
Инженерное решение для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД.
Гибкость настроек
Инженерное решение для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД.
Гибкость настроек
Максимально удобная работа благодаря широким возможностям настроек. Инструменты оформления конструкторской и технологической документации можно адаптировать в соответствии с требованиями внутреннего нормоконтроля предприятия с учетом правил ЕСКД и ЕСТД.
База параметрических элементов
Модуль «Механика» предоставляет большой выбор параметрических стандартных элементов. В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.
Автоматическое создание спецификаций
Обширный функционал для автоматического создания спецификаций по ГОСТу: простой, встраиваемой, электромонтажной, плазовой, групповых типов А и Б. Широкий спектр настроек позволяет учитывать особенности подготовки спецификаций на различных предприятиях, а также создавать пользовательские спецификации.
Проектирование зубчатых передач
Специализированный модуль позволяет создавать высокоточные чертежи зацеплений с учетом множества параметров нагружения, специфики используемого материала деталей и других особенностей. В основу расчетного модуля положены ГОСТ 21354–87 и ГОСТ 16532–70, что обеспечивает возможность контролировать разработку на соответствие стандарту прочности и стандарту геометрии.
Редактор технических требований
Чертеж — это не только графика, но и техническое описание, которое зачастую бывает достаточно объемным. Встроенный редактор технических требований позволяет максимально быстро и в соответствии со стандартом оформлять текст на чертеже, делать ссылки на элементы оформления, а также вставлять в текст обозначения.
Модуль «3D»
Многофункциональный модуль, объединяющий два фундаментальных подхода: параметрическое и прямое объемное моделирование.
Конвертация форматов
Многофункциональный модуль, объединяющий два фундаментальных подхода: параметрическое и прямое объемное моделирование.
Конвертация форматов
Возможность конвертации в наиболее распространенные 3D-форматы (С3D, IGS, SAT, STEP, STL, JT, WRL, X_B, X_T) позволяет обмениваться информацией с большинством САПР. Любую модель, выполненную в nanoCAD с применением модуля «3D», можно передать на 3D-принтеры и станки с ЧПУ, используя функцию экспорта.
Параметризация
Широкие возможности формирования параметрических моделей позволяют создавать «умные» 3D-объекты, управляемые числовыми параметрами, а также накладывать геометрические ограничения, задавая условия изменения формы объектов. Вы можете прорабатывать различные исполнения и вариации как отдельной детали, так и сложных многокомпонентных сборок. Грамотное и продуманное использование параметризации значительно сокращает время моделирования и повышает эффективность.
Ассоциативность 3D-моделей и чертежей
Ассоциативность 3D-моделей и чертежей
Ассоциативная связь моделей и их проекций позволяет пользователям сконцентрироваться на проектировании в 3D-среде, уделяя внимание 2D-графике в основном лишь для оформления чертежей. Все изменения 3D-модели в любой момент будут отображаться и на чертежах, причем элементы оформления, внесенные в 2D-графику, также будут соответствовать этим изменениям.
3D-зависимости
Инструментарий 3D-зависимостей позволяет не только собирать сложные сборки из отдельных компонентов, но и, управляя параметрами разнесения, создавать демонстрационные модели, а также наглядные схемы сборок изделий. Пользователям доступны пять 3D-зависимостей: «Вставка», «Касание», «Симметрия», «Совмещение», «Угловая».
3D-примитивы
В режиме прямого моделирования доступны восемь типов 3D-примитивов — элементов, не требующих дополнительных 2D-построений. Выберите нужный 3D-примитив и задайте необходимые размеры — 3D-тело готово. Нужно изменить размер или форму — потяните за «ручки» в нужном направлении, и объект трансформируется. Инструменты прямого моделирования очень важны и удобны при концептуальном 3D-проектировании.
