ZWCAD Standard
|
|
Пакет ZWCAD Standard включает полноценный набор инструментов 2D-проектирования для инженеров и строителей. В программе доступны инструменты точного проектирования, реализована поддержка редактора CUI. Программа работает с файлами DWG/DXF/DWT, отображает 65 типов объектов CAD.
ZWCAD Standard - это мощная система для 2D проектирования и создания чертежей с полной поддержкой формата DWG, привычным интерфейсом и уникальными функциями, дающими значительное удобство в работе: умным выбором объектов по заданным критериям, сравнением чертежей, жестами мышью, голосовыми метками, умной печатью и многими другими. Являясь результатом постоянного совершенствования в течение более 20 лет, ZWCAD Standard представляет собой надежное и эффективное решение САПР, которое выводит процесс проектирования на высочайший уровень.
Извлечение данных
С помощью функции Извлечение данных вы можете извлекать различные характеристики объектов и вставлять их в текущий чертеж в виде таблицы или экспортировать во внешний файл в формате .csv / .xls. Можно оперировать десятками различных типов данных, например, длина, угол, цвет, слой, площадь, радиус и т. д. Это удобно, если необходимо оперировать данными вашего проекта в других приложениях, например, для закупки материалов.

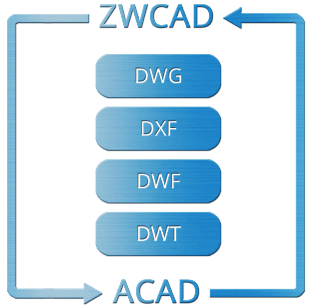

100% поддержка формата DWG
Многочисленные тесты подтверждают отличную совместимость ZWCAD Standard с другими популярными САПР на уровне актуальных DWG форматов, включая DWG2018. Поддерживаются версии DWG AutoCAD R14-AutoCAD 2018, открытие и сохранение файлов формата DXF версий AutoCAD R12-AutoCAD 2018, вставка растровых изображений, других OLE-объектов, форматы JPEG, PNG и BMP, импорт файлов формата DGN.
Динамические блоки
Возможность использовать ранее созданные динамические блоки и переключать их состояния через специальные "ручки" на блоке или через палитру свойств объекта.
Динамические блоки позволяют ускорить работу проектировщика на 30-40 процентов. Они дают возможность объединить многие элементы чертежа и задать их изменение и влияние одних элементов на другие в различных вариациях. Удобное переключение с помощью специальных "ручек" динамических блоков или через палитру свойств объекта, реализованное в ZWCAD Standard, позволяет быстро поменять состояние блока на заданное.
Импорт PDF и PDF подложки
Файлы PDF можно использовать в качестве подложки, используя для вставки команду ПДФВСТАВИТЬ. Для такого объекта можно настроить контраст, затенение и цвет, осуществить привязку к геометрии его объектов, отображать или скрывать его рамки, управлять видимостью его слоёв. Подгружая такие файлы, вы сможете продолжить работать с созданными ранее проектами, экспортированными в PDF, вместо того, чтобы начинать новые. Кроме того, можно также использовать и файлы формата DWFx в качестве подложки.
В ZWCAD Standard добавлен специальный Диспетчер подложек PDF , с помощью которого вы можете не только проверять основную информацию о каждом PDF-файле, на который есть ссылки, но и напрямую открывать его в программе просмотра PDF, получать данные о его местонахождении, откреплять их, чтобы сделать чертеж более легким, и т.п.

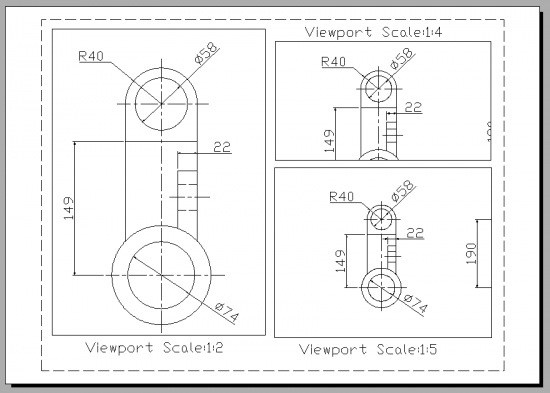

Аннотативные объекты
Обычно, если размер чертежа уменьшается или увеличивается, необходимо выполнить кропотливую работу, чтобы перенастроить отображение аннотативных объектов таким образом, чтобы они были читаемы на чертеже. В ZWCAD Standard вы можете избавиться от этой проблемы раз и навсегда, просто используя настройки аннотаций. Благодаря превращению аннотаций (таких как текст, размер, штриховки, мультивыноски и т.д..) в аннотативные объекты, их размеры можно настраивать автоматически в соответствии с условиями масштабирования, и, таким образом, они будут всегда отображаться в нужном размере.

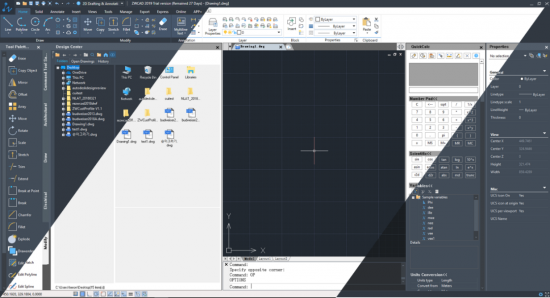

Выбор цветовой схемы интерфейса
Пользовательский интерфейс ZWCAD Standard позволяет переключаться между темной схемой, позволяющей снизить зрительную усталость от длительной работы, и традиционной, но оптимизированной светлой схемой. В остальном это всё те же знакомые классический и ленточный интерфейсы, привычные CAD-команды и псевдонимы, так что вы можете сразу же использовать ZWCAD Standard без каких-либо затрат на повторное обучение. Интерфейс имеет богатые возможности настройки, которые включают почти все элементы: рабочие области, панель быстрого доступа, ленту, панели инструментов, меню, меню быстрого доступа, сочетания клавиш и т.п.
Всплывающее меню ручек
Благодаря этой новой возможности редактирование некоторых типов объектов становится более наглядным и удобным. Например, меню, появляющееся при наведении на среднюю ручку сегмента полилинии, позволяет быстро растянуть сегмент, добавить еще одну вершину или преобразовать сегмент в дугу, а при наведении на ручку штриховки - переместить исходную точку и задать угол и масштаб штриховки.
Умная печать
При печати многих чертежей, созданных в пространстве модели, пользователю приходится постоянно повторять одни и те же действия по настройке параметров вывода. В диалоговом окне ZWCAD Standard, вызываемом командой ZWPLOT, можно задать несколько критериев определения границ и прочие настройки печати, чтобы затем автоматически напечатать чертежи друг за другом. Процесс вывода на печать становится более эффективным.
Уникальные функции
Благодаря динамически обновляемым значениям координат в районе курсора мыши и полям ввода их фиксированных значений, пользователь может полностью сосредоточиться на процессе проектирования, не переводя взгляд или курсор в другое место рабочей области. Динамический ввод работает для ввода координат при построении большинства примитивов, в том числе отрезков, полиний, дуг, размеров, а также при выборе их свойств.

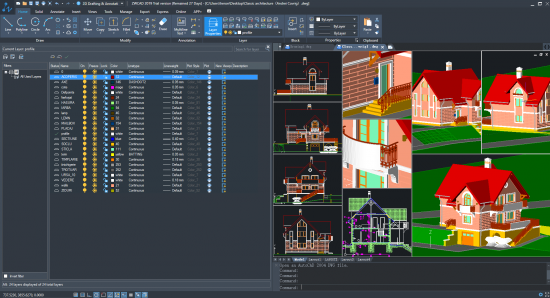

Палитра свойств слоев
Ранее вы могли работать только в открытом окне Диспетчера свойств слоев, поэтому для того, чтобы наглядно представить состояние всех слоев чертежа, приходилось открывать и закрывать это окно по нескольку раз на день.
В ZWCAD Standard, благодаря превращению диалогового окна в палитру, вы сможете работать с чертежом в рабочем пространстве, без задержек наблюдая изменения свойств слоев.

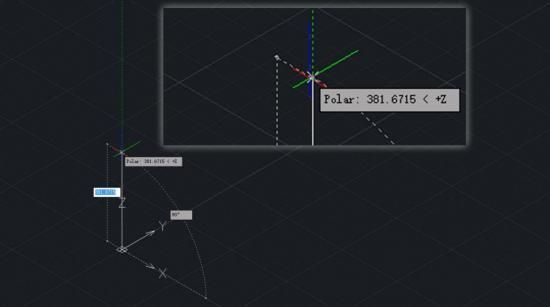

Отслеживание по оси Z
В ZWCAD Standard при трехмерном проектировании удобно отслеживать высоту по оси Z, поэтому вы сможете легко рисовать линии, параллельные оси Z, без необходимости создания каких-либо других вспомогательных линий.
Извлечение данных
С помощью функции Извлечение данных вы можете извлекать различные характеристики объектов и вставлять их в текущий чертеж в виде таблицы или экспортировать во внешний файл в формате .csv / .xls. Можно оперировать десятками различных типов данных, например, длина, угол, цвет, слой, площадь, радиус и т. д. Это удобно, если необходимо оперировать данными вашего проекта в других приложениях, например, для закупки материалов.
100% поддержка формата DWG
Многочисленные тесты подтверждают отличную совместимость ZWCAD Standard с другими популярными САПР на уровне актуальных DWG форматов, включая DWG2018. Поддерживаются версии DWG AutoCAD R14-AutoCAD 2018, открытие и сохранение файлов формата DXF версий AutoCAD R12-AutoCAD 2018, вставка растровых изображений, других OLE-объектов, форматы JPEG, PNG и BMP, импорт файлов формата DGN.
Динамические блоки
Возможность использовать ранее созданные динамические блоки и переключать их состояния через специальные "ручки" на блоке или через палитру свойств объекта.
Динамические блоки позволяют ускорить работу проектировщика на 30-40 процентов. Они дают возможность объединить многие элементы чертежа и задать их изменение и влияние одних элементов на другие в различных вариациях. Удобное переключение с помощью специальных "ручек" динамических блоков или через палитру свойств объекта, реализованное в ZWCAD Standard, позволяет быстро поменять состояние блока на заданное.
Файлы PDF можно использовать в качестве подложки, используя для вставки команду ПДФВСТАВИТЬ. Для такого объекта можно настроить контраст, затенение и цвет, осуществить привязку к геометрии его объектов, отображать или скрывать его рамки, управлять видимостью его слоёв. Подгружая такие файлы, вы сможете продолжить работать с созданными ранее проектами, экспортированными в PDF, вместо того, чтобы начинать новые. Кроме того, можно также использовать и файлы формата DWFx в качестве подложки.
В ZWCAD Standard добавлен специальный Диспетчер подложек PDF , с помощью которого вы можете не только проверять основную информацию о каждом PDF-файле, на который есть ссылки, но и напрямую открывать его в программе просмотра PDF, получать данные о его местонахождении, откреплять их, чтобы сделать чертеж более легким, и т.п.
Аннотативные объекты
Обычно, если размер чертежа уменьшается или увеличивается, необходимо выполнить кропотливую работу, чтобы перенастроить отображение аннотативных объектов таким образом, чтобы они были читаемы на чертеже. В ZWCAD Standard вы можете избавиться от этой проблемы раз и навсегда, просто используя настройки аннотаций. Благодаря превращению аннотаций (таких как текст, размер, штриховки, мультивыноски и т.д..) в аннотативные объекты, их размеры можно настраивать автоматически в соответствии с условиями масштабирования, и, таким образом, они будут всегда отображаться в нужном размере.
Выбор цветовой схемы интерфейса
Пользовательский интерфейс ZWCAD Standard позволяет переключаться между темной схемой, позволяющей снизить зрительную усталость от длительной работы, и традиционной, но оптимизированной светлой схемой. В остальном это всё те же знакомые классический и ленточный интерфейсы, привычные CAD-команды и псевдонимы, так что вы можете сразу же использовать ZWCAD Standard без каких-либо затрат на повторное обучение. Интерфейс имеет богатые возможности настройки, которые включают почти все элементы: рабочие области, панель быстрого доступа, ленту, панели инструментов, меню, меню быстрого доступа, сочетания клавиш и т.п.
Всплывающее меню ручек
Благодаря этой новой возможности редактирование некоторых типов объектов становится более наглядным и удобным. Например, меню, появляющееся при наведении на среднюю ручку сегмента полилинии, позволяет быстро растянуть сегмент, добавить еще одну вершину или преобразовать сегмент в дугу, а при наведении на ручку штриховки - переместить исходную точку и задать угол и масштаб штриховки.
Умная печать
При печати многих чертежей, созданных в пространстве модели, пользователю приходится постоянно повторять одни и те же действия по настройке параметров вывода. В диалоговом окне ZWCAD Standard, вызываемом командой ZWPLOT, можно задать несколько критериев определения границ и прочие настройки печати, чтобы затем автоматически напечатать чертежи друг за другом. Процесс вывода на печать становится более эффективным.
Уникальные функции
Smart Voice - добавляйте голосовые заметки к чертежам;
Smart Mouse - вводите команды с помощью жестов мышью;
Smart Select - отбирайте объекты по общим параметрам;
Обработка штрихкодов - вставляйте в чертеж текстовую информацию автоматически.
Smart Voice Smart Mouse
Smart Select Обработка штрихкодов

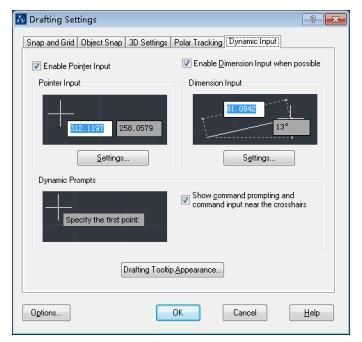

Динамический ввод
Благодаря динамически обновляемым значениям координат в районе курсора мыши и полям ввода их фиксированных значений, пользователь может полностью сосредоточиться на процессе проектирования, не переводя взгляд или курсор в другое место рабочей области. Динамический ввод работает для ввода координат при построении большинства примитивов, в том числе отрезков, полиний, дуг, размеров, а также при выборе их свойств.
Палитра свойств слоев
Ранее вы могли работать только в открытом окне Диспетчера свойств слоев, поэтому для того, чтобы наглядно представить состояние всех слоев чертежа, приходилось открывать и закрывать это окно по нескольку раз на день.
В ZWCAD Standard, благодаря превращению диалогового окна в палитру, вы сможете работать с чертежом в рабочем пространстве, без задержек наблюдая изменения свойств слоев.
Отслеживание по оси Z
В ZWCAD Standard при трехмерном проектировании удобно отслеживать высоту по оси Z, поэтому вы сможете легко рисовать линии, параллельные оси Z, без необходимости создания каких-либо других вспомогательных линий.
