Российская САПР-платформа, содержащая все необходимые инструменты базового проектирования



nanoCAD Plus – российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования, выпуска чертежей и разработки приложений с помощью открытого API. Благодаря знакомому интерфейсу, непосредственной поддержке формата *.dwg и расширяемости является альтернативой №1 при переходе на новые базовые решения. Платформа nanoCAD постоянно развивается и совершенствуется.

Сегодня nanoCAD Plus — это:

  • узнаваемый (типовой) интерфейс;
  • прямая поддержка формата *.dwg;
  • полноценный инструмент разработки чертежей;
  • САПР, настроенная под отечественные стандарты;
  • уникальные возможности, повышающие эффективность работы;
  • совместимость с другими решениями и интеграция с NormaCS;
  • разработка дополнительных приложений на языках .NET, C++, JS, VBS и LISP (открытый API);
  • САПР, максимально доступная для всех!

Выбери свой nanoCAD >


Узнаваемый (типовой) интерфейс


Удобство и «дружественность» nanoCAD Plus обеспечиваются традиционными методами работы и знакомым интерфейсом. Освоить программу в кратчайший срок сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная строка легко узнаваемы. Все это позволяет быстро приступить к работе, затратив минимум времени и усилий на переобучение.


nanoCAD имеет классический интерфейс, знакомый проектировщикам по другим САПР-решениям

Разработчики стремятся сделать программу максимально удобной для пользователя. Так, nanoCAD включает несколько визуальных тем, которые позволяют проектировщику настроить программный продукт в соответствии с собственными предпочтениями. Например, темная (графитовая) тема значительно снижает нагрузки на глаза, что, без сомнения, важно при длительной работе с программой. Кроме того, в программе появился новый визуальный редактор интерфейса, который позволяет настроить практически каждый элемент программы (меню, панели инструментов, строки состояния, контекстных меню, всплывающих подсказок, синонимы команд и сочетания клавиш), а также переносить эти настройки с одного рабочего места на другое.

В nanoCAD реализуются принципы динамического интерфейса — программа подстраивается под действия пользователя и предлагает наиболее ожидаемые функции. Например, по многочисленным просьбам пользователей реализован динамический ввод информации — удобный инструмент, отображающий и редактирующий информацию непосредственно в рабочем пространстве документа рядом с курсором. Данный вид ввода информации работает как при создании, так и при редактировании элементов чертежа, информация динамически обновляется по мере перемещения курсора и, в целом, существенно упрощается работа с документом: пользователь не отвлекается на командную сроку, все параметры черчения и опции команд находятся под рукой. К тому же динамические подсказки дают представление о текущих размерах, координатах, углах и т.д.

Прямая поддержка формата *.dwg

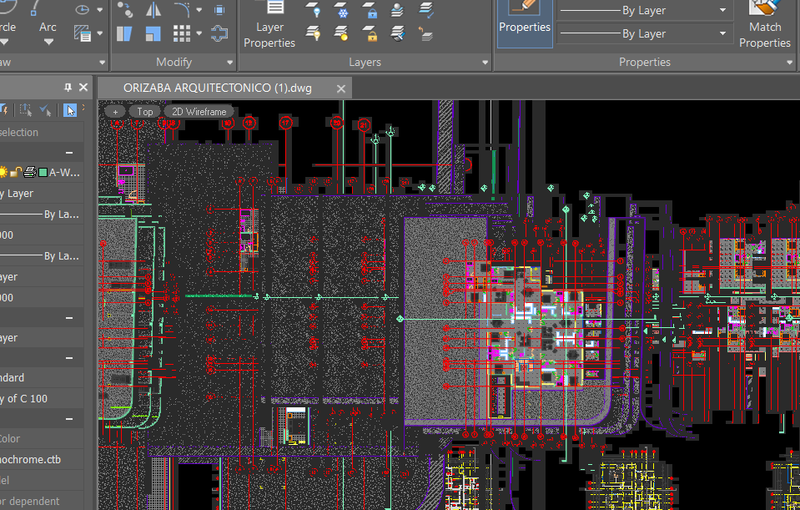

Платформа nanoCAD напрямую работает с *.dwg — самым распространенным форматом файлов технической документации. Широкий диапазон поддерживаемых версий (от DWG R11 до DWG2017) позволяет без конвертаций и потери информации использовать чертежи как в nanoCAD, так и в любых других САПР, поддерживающих *.dwg-формат, объединяя решения между собой в единое проектное решение организации и повышая надежность технологического процесса в целом.


nanoCAD напрямую поддерживает формат *.dwg, что позволяет свободно использовать наработанную документацию и обмениваться данными с коллегами, смежниками и подрядчиками

nanoCAD обеспечивает одну из самых глубоких поддержек формата *.dwg на российском рынке, не только позволяя хранить и читать данные, но и поддерживая технологии, окружающие этот формат. nanoCAD предоставляет возможность работать в пространстве модели и пространстве листа, использовать настраиваемые под листы видовые экраны (Viewports), внешние ссылки (XREF), библиотеки блоков и типовых настроек инструментов, имеет встроенные средства автоматического сохранения и восстановления чертежей, создания резервных копий файлов и многое другое. nanoCAD предлагает как классические, так и уникальные сервисные утилиты, которые поддерживают целостность данных внутри формата *.dwg. Например, в nanoCAD (да и практически во всех САПР подобного типа) вы найдете утилиты Аудит (AUDIT) для проверки целостности данных *.dwg-документа, Восстановить (RECOVER) для восстановления базы данных поврежденного файла, Очистить (PURGE) для удаления из документа неиспользуемых слоев, типов линий, блоков и других настроек программы.

Наряду с этими инструментами компания «Нанософт» включила в среду nanoCAD уникальные утилиты, предоставляющие пользователям техническую поддержку при работе с форматом *.dwg. Например:

  • утилиты, позволяющие удалить либо разбить на примитивы прокси-объекты. Эта полезная функция позволяет найти «застрявшие» прокси-объекты и убрать их из базы документа;
  • утилита автоматической коррекции чертежей позволяет исправить поврежденные данные: к примеру, разбросанные по Z-координате объекты могут автоматически вернуться на рабочую плоскость чертежа, что повышает скорость и качество работы;
  • функция Диспетчер чертежей отображает в виде дерева всю внутреннюю структуру открытого *.dwg-файла и позволяет не просто понять, какие объекты входят в этот файл, но и быстро найти их на чертеже, выделить, приблизить и, например, удалить;
  • утилита изменения кодировки текстовых вхождений позволяет исправить *.dwg-документы, в которых из-за потерянной кодовой страницы стали нечитаемыми названия слоев, блоков, типов линий и прочих параметров.

Все это позволяет пользователям nanoCAD быть уверенными, что даже в самых сложных ситуациях их важная информация не будет потеряна или искажена.

Полноценный инструмент разработки чертежей


nanoCAD Plus содержит все необходимые инструменты базового проектирования и позволяет:

  • создавать и редактировать различные 2D и 3D векторные примитивы, тексты, объекты оформления чертежа, настройки отображения и печати графической технической документации;
  • создавать и использовать любые виды таблиц, выполнять специфицирование элементов чертежа по атрибутивным данным блоков и объектам оформления;
  • производить настройки рабочей среды для оформления рабочей документации по различным стандартам;
  • вести полноценную работу в пространстве модели и пространстве листа посредством видовых экранов;
  • просматривать, формировать и редактировать поверхностные 3D-модели, создавать пользовательскую координатную систему для редактирования 3D-объектов;
  • посредством использования единого формата файла *.dwg осуществлять полноценное сотрудничество и взаимодействие с коллегами-проектировщиками, разрабатывающими чертежи в других наиболее распространенных САПР;
  • использовать при проектировании любую ранее выполненную техническую документацию, хранящуюся в электронном растровом формате (сканированные чертежи, тексты, таблицы, фотографии);
  • выполнять печать готовых технических документов на любых устройствах печати, установленных в операционной системе, используя в том числе и нестандартные форматы бумаги.


Два дополнительных модуля позволяют осуществлять классическое 3D-моделирование с твердотельными (solid) объектами и накладывать 2D-зависимости, создавая параметрические чертежи и модели.

САПР, настроенная под отечественные стандарты


nanoCAD Plus — это САПР, изначально настроенная на работу с отечественными стандартами. В программе уже реализованы текстовые и размерные стили для работы с чертежными шрифтами по ГОСТ 2.304−81 (SHX и TTF), а размеры работают как по СПДС (засечки), так и по ЕСКД (стрелки) стандартам. Пользователи могут работать с различными видами выносок на все случаи жизни: цепными, позиционными, гребенчатыми, узловыми и узловыми секущими, для многослойных конструкций, маркировки линейных конструкций и обычными универсальными выносками. В nanoCAD включены типы линий по ГОСТ 2.303, метрические масштабы, соответствующие ГОСТ 2.302−68, для видовых экранов и вывода областей печати, содержится база шаблонов основных таблиц, используемых отечественными проектировщиками: ведомостей, экспликаций, обычных и групповых спецификаций.


nanoCAD — это САПР, изначально настроенная на работу с отечественными стандартами

В новейшие версии включена база штриховок по ГОСТ, а файл шрифта txt.shx, ранее использовавшийся как альтернатива отсутствующим шрифтам, заменен на шрифт CS_Gost2304.shx. Все это позволяет без дополнительных настроек и доработки применять nanoCAD для формирования рабочей документации по отечественным стандартам.


Разработчики nanoCAD уделяют особое внимание развитию функций, упрощающих формирование рабочей документации по отечественным стандартам

Даже классическая функция проверки орфографии была адаптирована под российские условия: обратите внимание, что при проверке орфографии nanoCAD Plus учитывает сокращения, определяемые ГОСТ 2.316−2008, ГОСТ Р 21.1101−2013, РД 31.30.01.01−89 и другими стандартами.

nanoCAD Plus строго соответствует требованиям российских стандартов, касающимся оформления рабочей документации. Это подтверждено Сертификатом соответствия № РОСС RU. СП15.Н00781.

Уникальные возможности, повышающие эффективность работы


Разработка nanoCAD Plus — это не слепое копирование западных технологий, а развитие собственного взгляда на инструменты САПР, призванные повысить эффективность российских проектных групп. Именно поэтому nanoCAD Plus обладает рядом уникальных возможностей.

Так, в классических САПР растровые подложки являются фоновым изображением, недоступным для редактирования. Но только не в nanoCAD Plus! Монохромные растровые чертежи в nanoCAD Plus — это полноценная документация, которую можно не только сколоть, но и редактировать, изменять, дорабатывать. Функция Вставить как растр позволяет через буфер обмена моментально добавлять в среду nanoCAD растровые изображения из любого внешнего источника — сети Интернет, растрового редактора, системы документооборота или из базы типовой документации нормативно-справочной системы NormaCS.

Реализован уникальный функционал для работы с монохромными и цветными растровыми изображениями, за который отвечает специализированный пункт меню Растр. Это меню содержит базовые инструменты редактирования (Ластик, Карандаш, Заливка) и изменения растрового изображения (Устранение перекоса, Поворот изображения, Коррекция по четырем точкам).


Уникальные функции nanoCAD для работы с растровыми изображениями позволяют создавать гибридные растрово-векторные чертежи, не прибегая к использованию дополнительных редакторов

Часть команд применяется к цветным изображениям и изображениям с оттенками серого, а часть работает только с монохромными чертежами — например, механизм растровой привязки. Выберите любую векторную команду (Отрезок, Полилиния, Размер) и наведите курсор на растровое изображение. Вы удивитесь — nanoCAD «поймает» все выставленные привязки (Конечная точка, Ближайшая, Центр или Квадрант окружности).


nanoCAD может привязываться к характерным точкам на растровых изображениях (Конечная точка, Середина, Центр, Квадрант окружности и т.д.)

А значит вы сможете не просто использовать растровый чертеж как подложку, но и быстро привести документацию к актуальному состоянию, привязываясь к уже существующим объектам на чертеже, удаляя лишнее и добавляя новые объекты. Затем оформленный гибридный документ можно вывести на печать в различных форматах (напрямую на принтер/плоттер), сохранить в формате PLT, экспортировать в универсальный PDF-формат без использования дополнительных утилит либо растрировать чертеж и перевести его в нередактируемый *.dwg-файл.


nanoCAD позволяет моментально растеризовать векторный чертеж и превратить его в *.dwg-файл, защищенный от изменений

Совместимость с другими решениями и интеграция с NormaCS


nanoCAD, следуя принципу полного хранения исходных и транзитных данных, сохраняет без изменения в *.dwg-файле информацию о прокси-объектах, созданных в других САПР. Эта возможность позволяет использовать nanoCAD совместно с САПР других производителей, не сталкиваясь при этом с какими бы то ни было ограничениями по структуре данных чертежей. Например, если в исходном файле были объекты типа «Стена», «Окно», то в nanoCAD можно образмерить их, а затем загрузить результат в архитектурную САПР. Таким образом, nanoCAD можно объединять в технологическую цепочку с различными САПР, обеспечивая значительную экономию средств.

nanoCAD поддерживает объемное отображение 3D-объектов (полигональные и триангулярные поверхности, границы твердых тел). А с помощью дополнительного модуля «3D-моделирование» пользователи могут создать и отредактировать 3D-объекты, получая произвольные трехмерные модели. Оформлять чертежи, содержащие 3D-объекты, можно даже без загрузки дополнительных приложений.

Новая версия nanoCAD позволяет, используя формат IFC, импортировать файлы в трехмерную среду *.dwg-документа. Далее пользователь может выделять BIM-объекты и читать их свойства, скрывать, удалять, масштабировать, объединять такие объекты, привязываться к ним. Даже составлять отчеты по моделям, которые были созданы в интеллектуальных BIM-системах. Добавьте к этому обновленные инструменты трехмерной навигации как в параллельной, так и перспективной проекции, функции адаптивного зума, поворота камеры и головы наблюдателя, ускоренную работу в насыщенных трехмерных моделях — и вы получите универсальный IFC-вьювер, реализованный в *.dwg-среде и позволяющий собирать сводные BIM-модели. Поистине мы расширяем границы возможностей стандартных инструментов!


nanoCAD позволяет импортировать IFC-данные, что обеспечивает возможность собирать сводные BIM-модели в *.dwg-среде продукта

Платформа nanoCAD предоставляет пользователям уникальные возможности интеграции с библиотекой норм и стандартов NormaCS — лучшей системой хранения, поиска и отображения текстов и реквизитов нормативных документов, а также стандартов, применяемых на территории Российской Федерации и регламентирующих деятельность предприятий различных отраслей промышленности. Сейчас можно не только связать любой графический объект с любым нормативным документом из NormaCS, но и моментально осуществить поиск по ключевым словам из текстовых вхождений.


Формат *.dwg позволяет nanoCAD интегрироваться с обширнейшим спектром САПР-решений. При этом nanoCAD напрямую интегрирован с библиотекой норм и стандартов NormaCS

Начиная с версии nanoCAD Plus 6 появилась функция НОРМААУДИТ, задача которой очень проста: найти в *.dwg-чертеже все ссылки на нормативно-технические документы, каждую из этих ссылок проверить на актуальность и предоставить пользователю удобный инструмент обновления таких чертежей. Подобных инструментов быстрой актуализации чертежа вы не найдете ни в одной другой САПР!


Практически любой серьезный чертеж ссылается на нормативно-техническую документацию, а с помощью уникальной функции НОРМААУДИТ пользователи могут не только проверить статус этих ссылок, но и оперативно внести необходимые исправления

На уровне команд меню nanoCAD Plus интегрирован с коробочным продуктом Fidesys и облачным сервисом. Чтобы передать на расчет модель, созданную в nanoCAD, достаточно выбрать соответствующий пункт — модель будет экспортирована автоматически (это происходит и в случае, когда комплекс Fidesys установлен на рабочем месте проектировщика, и при использовании облачного сервиса). Таким образом, пользователь получает связку CAD/CAE прямо «из коробки».

Разработка дополнительных приложений на языках .NET, C++, JS, VBS и LISP (открытый API)


nanoCAD имеет привычный для САПР программный интерфейс (API), позволяющий разрабатывать собственные приложения и дополнительные модули автоматизации. Внутренняя структура данных и высокое качество базовой платформы обеспечивают возможность вести разработку приложений любой сложности.

Для быстрого написания утилит и небольших приложений можно использовать сценарии (скрипты) на базе ActiveX Automation (JS, VBS и др.). А начиная с версии nanoCAD 4 появилась возможность применять приложения, написанные на LISP и DCL. Более сложные и многофункциональные приложения, как правило, разрабатываются на .NET или C++.

Компания «Нанософт» поддерживает и активно развивает Клуб разработчиков nanoCAD, члены которого получают доступ к следующим видам API:

  • .NET API — современный API, предназначенный для разработки .NET-приложений;
  • NRX — классический C++ API, предназначенный для создания и переноса приложений на языке С++;
  • MultiCAD API — уникальный C++ API, предназначенный для написания кроссплатформенных САПР-приложений;
  • MultiCAD.NET API (alpha) — альфа-версия кроссплатформенного .NET API, позволяющего создавать пользовательские примитивы на .NET.

САПР, максимально доступная для всех!


Решение nanoCAD призвано помочь российским компаниям стать легальными пользователями современной и эффективной САПР, одновременно оптимизировав расходы и инвестировав сэкономленные средства в рост и развитие своего бизнеса.

Специально для оптимизации бюджетов на САПР мы разработали две схемы приобретения программных продуктов: вы можете выбрать между постоянной лицензией (коробочная версия) и временной лицензией, которая фактически позволяет арендовать программный продукт на заранее определенный период.

Кроме того, на базе nanoCAD создано более десяти платных приложений, повышающих эффективность деятельности проектных организаций и «затачивающих» nanoCAD под определенную проектную специальность — СКС, ОПС, КЖИ и т.д.


Что нового в nanoCAD Plus 20.1

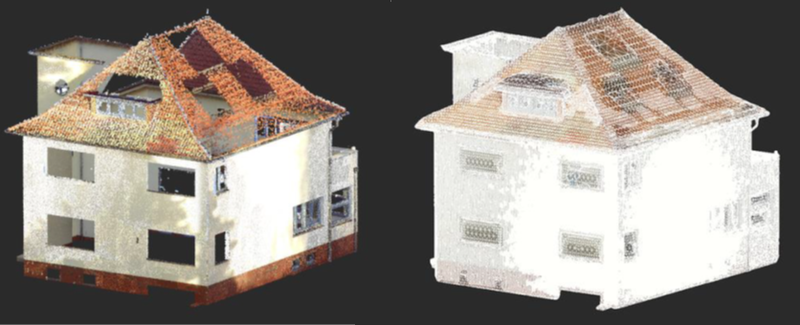

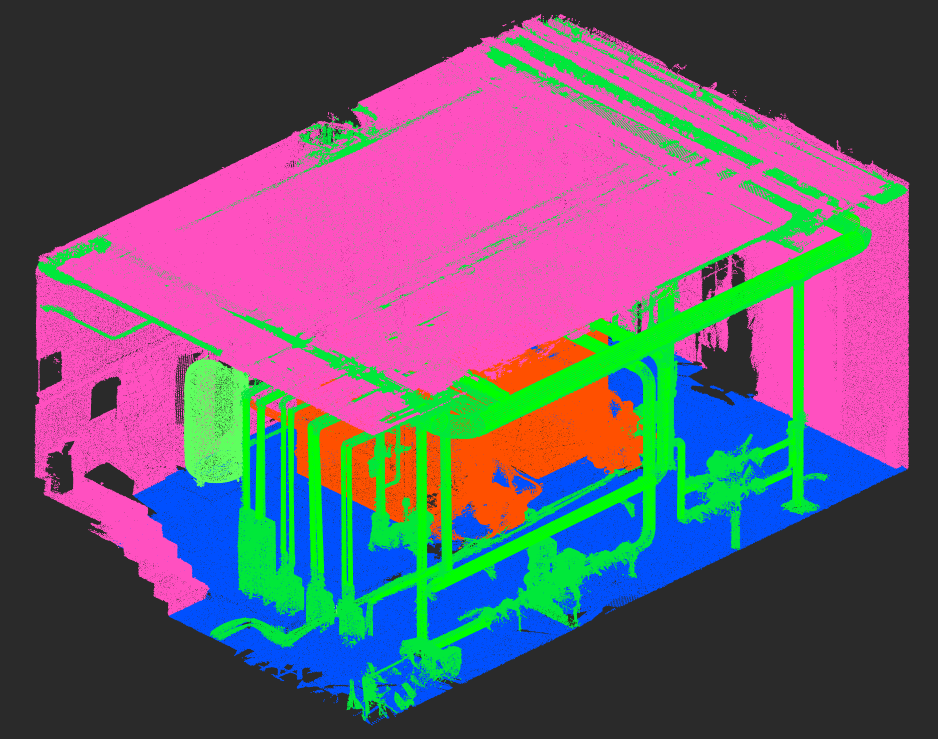

Профессиональная работа с облаками точек

Расширенный функционал обработки облаков точек
Расширенный функционал по работе с облаками точек временно включён в состав 64-разрядной версии и доступен для коммерческого использования в рамках действующей лицензии на продукт nanoCAD Plus до 30 апреля 2021 года. После этой даты функционал будет доступен только в рамках специального модуля, для использования которого будет необходима отдельная лицензия.

Прореживание
Дополнительная команда, позволяющая уменьшить количество точек. Это может значительно ускорить дальнейшую обработку облака.

Сечения
Добавлены команды Cечение по ПСК и Перемещение сечения.

Расширенные именованные виды
Для отображения, создания и редактирования видов, содержащих фрагмент облака точек, используется функциональная панель Именованные виды.


Регистрация
Чаще всего процесс регистрации (сшивки) используется в случае работы с несколькими сканами. Предусмотрены две команды регистрации:
  • Регистрация по опорным точкам с загрузкой списка точек и расчётом ошибок.
  • Регистрация по парам соответствующих точек. Позволяет выполнить сшивку через указание опорных точек на экране.


Классификация

Команды классификации позволяют разделить точки облака на группы для удобства их дальнейшей обработки. Функционал предоставляет широкий набор ручных и автоматических методов классификации точек облака.



Создание TIN

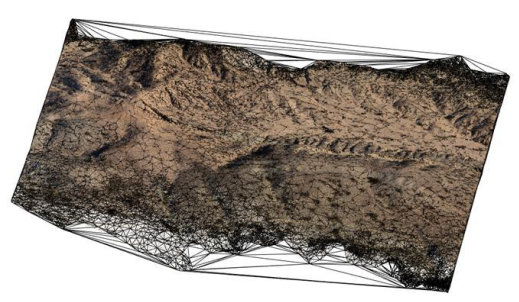

Команда создает нерегулярную триангуляционную сеть (TIN — Triangular Irregular Network) на основе облака точек. Используется для построения моделей поверхности земли.


Создание 3D-сети
Команда выполняет 3D-триангуляцию облаков точек объемных объектов с построением сети. Может использоваться для триангуляции зданий и других наземных объектов.


Упрощение сети
Команда выполняет оптимизацию TIN или 3D-сети. Цель этого процесса — получение более разреженной сети с меньшим количеством треугольников.


Наложение текстурного атласа

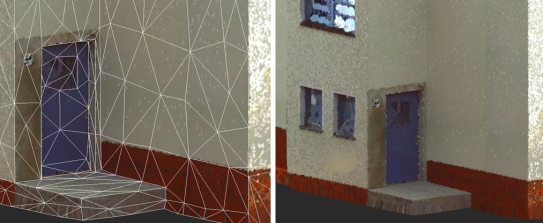

Команда позволяет наложить текстуру, созданную в соответствии с окраской точек облака, на триангуляционную сеть.


Редактирование сетей
Для разделения поверхности земли по классам (дороги, газоны, тротуары и пр.) удобно использовать команду Разрезание сети.


Если требуется обрезка краев сети ровно по облаку точек или на заданном расстоянии, используется команда Обрезка сети по облаку. Команда Построение профильной линии позволяет создать объект типа 3D-полилиния, точно повторяющий рельеф поверхности. Такие линии используются для размещения отметок поверхности вдоль трасс, составления отчётов и т.д.


Команда Раскраска сети по высоте окрашивает существующую триангуляционную сеть в спектр цветов по высоте. Функционал удобен для наглядной оценки рельефа земной поверхности.


Перевычисление нормалей

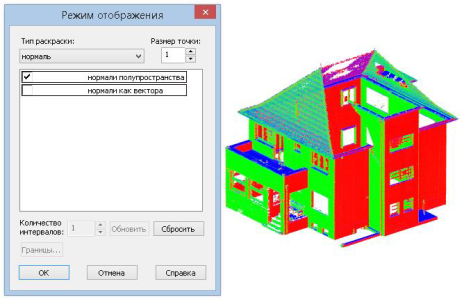

Для наилучшего распознавания форм и построения векторных моделей используется дополнительная команда Перевычисление нормалей


Конвертация сетей
Тип созданной модели можно переконвертировать в Сеть, Многогранную сеть, набор 3D-граней.


Вписывание элементарных форм (фиттинг)
Команды вписывания форм анализируют видимую часть облака и распознают в ней геометрическую форму в виде векторного объекта. Доступны команды: Вписать прямуюВписать плоскостьВписать сферу, Вписать цилиндр

Распознавание форм (трубы и плоскости)
Команда Поиск плоскостей в облаке точек находит в облаке точек плоскости, ребра (пересечения двух плоскостей), узлы (точки пересечения ребер, т. е. трех и более плоскостей).

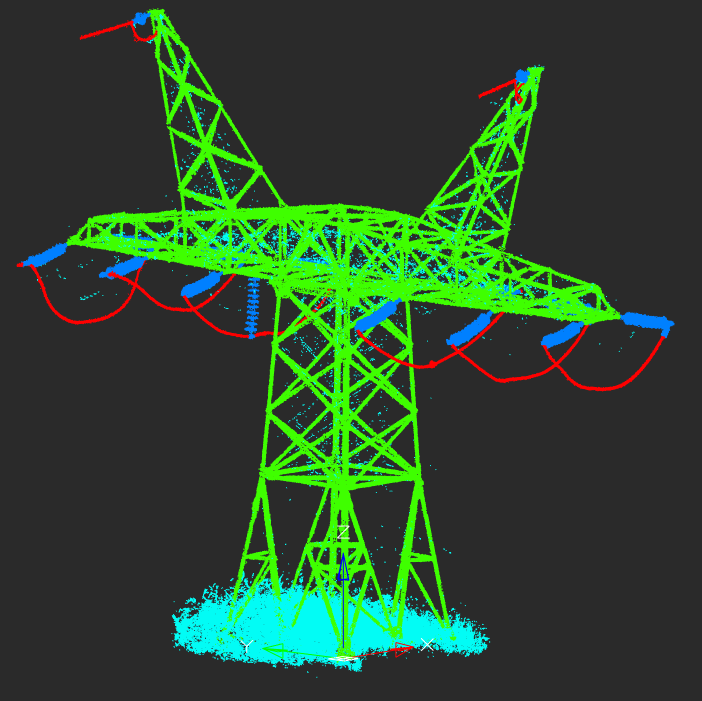

Команда Поиск труб в облаке точек распознает формы в виде трубы (прямые участки, переходы, отводы) на основании заданных параметров и создаёт параметрическую модель.


Превратить такую модель в 3D-объекты можно командой Создание объектов по формам

Трассировка труб
Интерактивное распознавание и векторизация труб в облаке точек с учетом заданных параметров трассировки. Команда не требует предварительного распознавания форм.


Послойная векторизация
Автоматическое построение множественных сечений облаков с заданным шагом, их последующая автоматическая векторизация и получение растрового изображения каждого сечения. Этот процесс выполняется командой Послойная векторизация, а настройки задаются в диалоге команды Параметры распознавания


Расчёты объёмов
Команда Расчёт объёма между моделью и облаком точек используется для определения объёмов земляных работ при строительстве. Команда Расчёт объёма внутри контура позволяет получить объём грунта, который нужно снять или насыпать, при этом в чертеже необходимо указать границу для вычислений.

Сравнение облака точек
Команда позволяет визуально оценить степень совпадения двух облаков точек или облака с описывающими его векторными объектами. При сравнении можно включить отображение виджета, показывающего график распределения отклонений.



Новый модуль растровое редактирование
Новый функционал для профессиональной работы с растрами.

Обновление модулей
  • Обновлен модуль nanoCAD СПДС
  • Обновлен модуль nanoCAD Механика

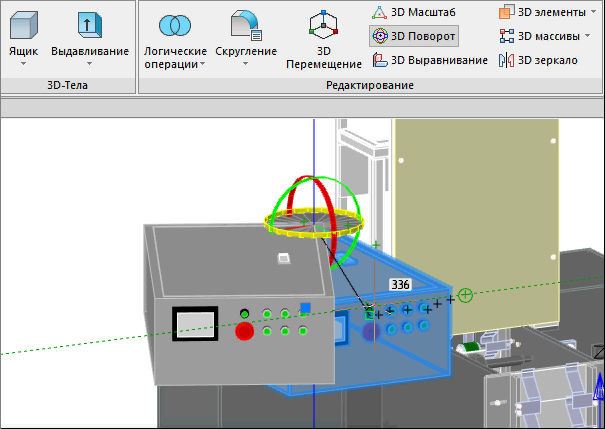

  • Обновлен модуль 3D-Моделирование и зависимости
Интерфейс
  • Полностью переработана структура меню и панелей ленты Растр и Облака точек. Упорядочена терминология в названиях команд для работы с растровыми изображениями и облаками точек в ленте и меню, обновлена большая часть иконок и названий этих команд.
  • Добавлена панель инструментов Обработать растр.
  • Перерисованы некоторые иконки 3D-построений (раздел ленты 3D-инструменты).

Редактирование многостраничного текста

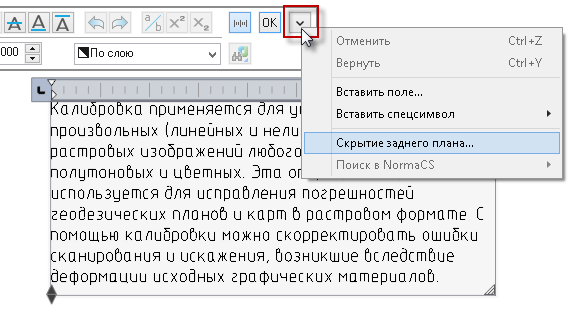

  • Появился отдельный диалог для настройки скрытия заднего плана многострочного текста, многострочного текста мультивыноски и многострочного атрибута блока. Диалог доступен для вызова из контекстного меню при редактировании текста. Для многострочного текста и многострочного текста мультивыноски диалог также доступен по кнопке в поле Скрытие заднего плана на панели Свойства.


  • С появлением диалога Скрытие заднего плана появилась возможность выбрать цвет для скрытия заднего плана мультивыноски.


  • Теперь в процессе редактирования многострочного текста, многострочного текста мультивыноски и многострочного атрибута блока контекстное меню можно открывать не только правой клавишей мыши, но и кнопкой на панели редактирования.


  • Исправлено некорректное отображение зачеркнутых символов в многострочном тексте и тексте размеров. Добавлена возможность создания/редактирования зачеркнутого многострочного текста.
  • Реорганизованы ручки многострочного текста. Изменено поведение угловых ручек захвата многострочного текста: убрано симметричное изменение ширины и высоты, но появилась возможность изменить местоположение текста. Для симметричного изменения ширины и высоты добавлены дополнительные ручки захвата.
Теперь ручки захвата выглядят так:


  • Увеличена степень прозрачности области многострочного текста при его редактировании.

Копирование свойств

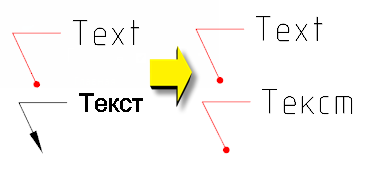

Реализовано копирование свойств мультивыноски командой Копирование свойств (MATCHPROP). Копируются как свойства самой мультивыноски, так и свойства ее текста. Сам текст этой командой не копируется.


Копирование свойств выносок nanoCAD теперь распространяется не только текст выносок, но и их свойства. Отключить копирование текста выносок можно в диалоге Настройки


Команда Копирование свойств (MATCHPROP) позволяет копировать свойства объектов из заблокированных слоев. Настройки этой команды сохраняются межсессионно.

Вставка и отображение
  • Исправлена ошибка, вследствие которой при вставке таблицы Excel через буфер обмена в поле *.dwg-чертежа (Ctrl+C > Ctrl+V) таблица в некоторых случаях вставлялась не полностью.
  • Исправлена ошибка при вставке (Ctrl+C > Ctrl+V) таблицы *.dwg, когда точка, с помощью которой пользователь вставлял таблицу, была смещена относительно базовой точки таблицы.
  • Исправлено неправильное отображение границ окрестностей таблиц *.dwg (boundarybox), что негативно сказывалось при вызове команды просмотра Показать все.
  • Устранено неудобство отображения поля ввода динамического размера: ранее при зуммировании и панорамировании оно могло сместиться за край видимой области вместе с другими объектами чертежа.
  • Исправлено неприемлемое отображение графики при зуммировании/панорамировании/перемещении объектов на некоторых видеокартах ATI Radeon, в драйверах которых не была реализована часть функций отображения. Ранее для решения этой проблемы приходилось вручную переключать режимы DirectX — OpenGL и отключать сглаживание графики в программе.


  • Исправлено некорректное отображение некоторых GIF-подложек.
  • Улучшено качество отображаемых растровых изображений.
  • Красный маркер типа автоматически проставляемого размера перенесен в правый верхний угол, чтобы он не накладывался на всплывающую подсказку (тултип) привязки.

  • Сами маркеры перерисованы для лучшего визуального восприятия. Кроме того, в диалоге настроек элементов оформления чертежа теперь можно отключить отображение маркера типа автоматической привязки.


  • В настройках появилась опция задания цвета для маркера объектного отслеживания и лучей объектного отслеживания. Маркеры объектного отслеживания по умолчанию стали синими.


  • В окне Слои теперь всегда отображается только что созданный слой. Раньше при создании он мог уходить за пределы видимой части списка слоев, если размеры списка оказывались больше высоты окна.

Импорт PDF

  • Исправлен импорт растровых изображений из PDF-файла.
  • Исправлен импорт из PDF текста со шрифтом Arial Rounded MT Bold.
  • При импорте данных из PDF командами Импорт PDF и Конвертирование PDF, даже если PDF не содержит слоев, но в параметрах импорта выбрано Использовать слои PDF, импортируемые данные будут разделены на векторную геометрию, площадную заливку, растровые изображения, текст и помещены на отдельные вновь созданные слои.

Динамический ввод

  • Поле динамического ввода теперь позволяет вводить ключевые слова.
  • Исправлена ошибка динамического ввода, вследствие которой при запросе второй точки не воспринимался ввод префиксов # и *.
  • Если на экране активна привязка к точке, то динамический ввод подставляет в поля вводимых значений координату точки привязки, а не фактического положения курсора. Это удобно при вводе значений координат по одной оси с одновременным использованием привязки для считывания координат по другой оси.

Работа с блоками

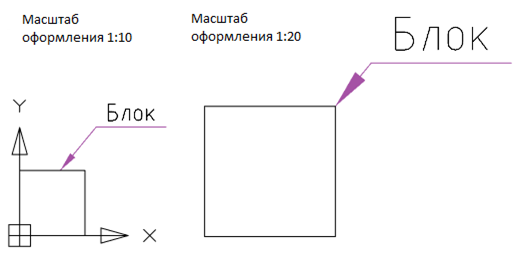

  • Теперь масштаб символов (масштаб оформления) может быть применен к вставке блока. Он может назначаться блокам с помощью кнопки масштабов в строке состояния, аналогично другим объектам оформления.

В отличие от объектов оформления, которые при создании наследуют текущий масштаб  символов, блок после вставки в чертеж имеет масштаб символов 1:1.
  • Исправлена ошибка, вызывавшая изменение порядка следования объектов после редактирования блока в редакторе блоков (BEDIT).
  • Фон рабочего пространства в режиме редактирования блока стал по умолчанию более темным: так легче определять, что режим активен.



Другие изменения
  • Файлы с расширением DWS теперь могут быть ассоциированы с nanoCAD.
  • Для модуля Растровое редактирование подготовлены примеры *.dwg-файлов с настроенными параметрами для осуществления растрового выбора и векторизации на вставленных растровых изображениях.


Файлы расположены в папке примеров Растры.



  • Подготовлены шаблоны настроек для команд и фильтров обработки растровых изображений (папка Templates).


  • Добавлен образец штриховки Стекло.


  • В Инструменты добавлены условные обозначения из шести ГОСТов:
    • ГОСТ 2.722−68 Машины электрические. Обозначения условные графические в схемах;
    • ГОСТ 2.728−74 Резисторы, конденсаторы;
    • ГОСТ 2.755−87 Устройства коммутационные и контактные соединения;
    • ГОСТ 2.756−76 Воспринимающая часть электромеханических устройств;
    • ГОСТ 2.767−89 Реле защиты;
    • ГОСТ 21.210−2014 УГО электрооборудования и проводок на планах.

Быстрая активация ручки выбранного объекта

В обычном режиме, чтобы перейти в режим красной ручки, надо выбрать объект, точно навести курсор на нужную ручку и кликнуть на ней. В новой версии, выбрав объект, достаточно дважды нажать на Ctrl, и вы перейдете в режим перемещения ближайшей к курсору ручки этого объекта. Для отключения данной функции используйте переменную ОNCEXPERIMENTAL.
