Программа предназначена для автоматизации проектирования металлических и железобетонных конструкций и оформления проектно-конструкторской документации   КМ, КЖ, АС



Программа nanoCAD СПДС Металлоконструкции предназначена для автоматизации разработки проектно-конструкторской документации марки КМ.

Графическим ядром программы является российская платформа nanoCAD, а в качестве инструментов оформления по ГОСТ используется весь встроенный функционал nanoCAD СПДС.

Металлические конструкции реализованы в виде параметрических объектов, что позволяет автоматически формировать ведомости элементов и спецификации металлопроката.

nanoCAD СПДС Металлоконструкции — это приложение, расширяющее функционал nanoCAD СПДС и предназначенное для разработки двумерных чертежей металлических конструкций марки КМ.

Программа базируется на графическом ядре nanoCAD и содержит все инструменты создания двумерных чертежей. Выходная документация сохраняется в формате *.dwg. В программе использован весь функционал nanoCAD СПДС: инструменты оформления (массивы осей, отметки уровня, выноски, сварные швы) и многое другое.

Также имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и т. п. Все объекты доступны для редактирования с помощью встроенного механизма.

Основные задачи, решаемые программой:

  • оформление чертежей видов и разрезов металлических конструкций;
  • создание различных видов элементов и изделий, включенных в металлические конструкции;
  • автоматическое формирование ведомости элементов и спецификаций металлопроката.

Все инструменты работы с программой расположены на одной панели инструментов.


Рис. 1. Панель инструментов nanoCAD СПДС Металлоконструкции

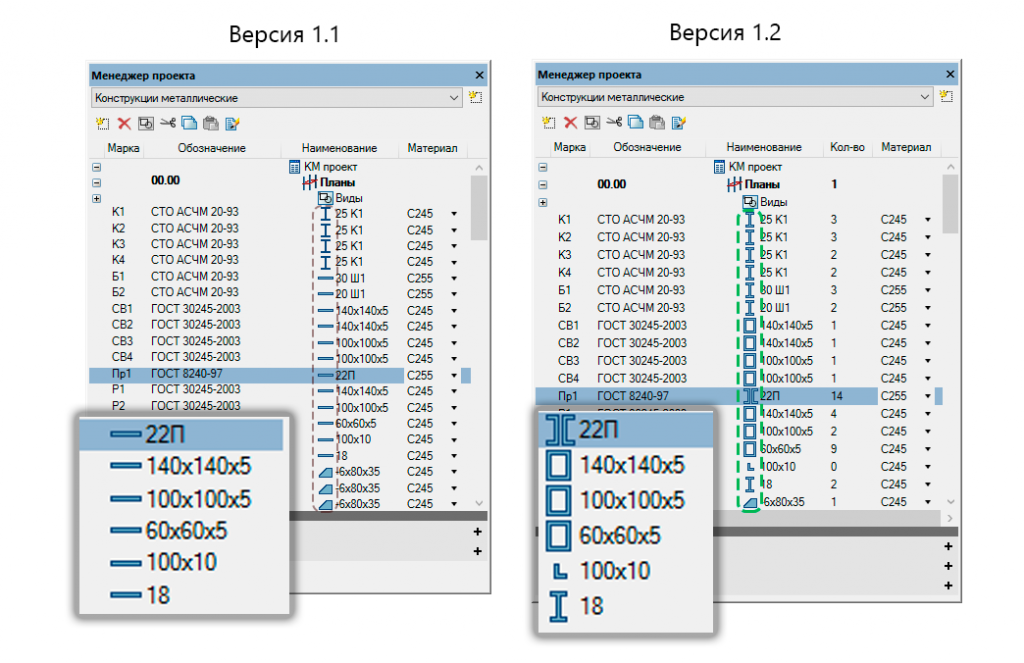

Менеджер проекта


Менеджер проекта представляет собой инструмент, позволяющий организовать структуру проекта металлических конструкций:

  • В окне Менеджера проекта автоматически отображаются добавленные профили с ранее заданными характеристиками: маркой, обозначением и наименованием.
  • Профиль, выбранный в Менеджере проекта, автоматически подсвечивается на поле чертежа.
  • При изменении параметров в Менеджере проекта автоматически изменяются параметры соответствующих элементов на чертеже.
  • Сборки и количество конструктивных элементов могут вычисляться на основе состава чертежа или задаваться пользователем вручную.
  • Поддерживается возможность создания нескольких сборок и объединения разных сборок в одну.
  • Структура проекта позволяет использовать в ее составе данные из нескольких чертежей *.dwg, благодаря чему обеспечивается возможность коллективной работы над конструкцией.
  • Задавать структуру и вносить изменения в состав изделия непосредственно из чертежа можно с помощью боковой панели свойств, не открывая диалог проекта.

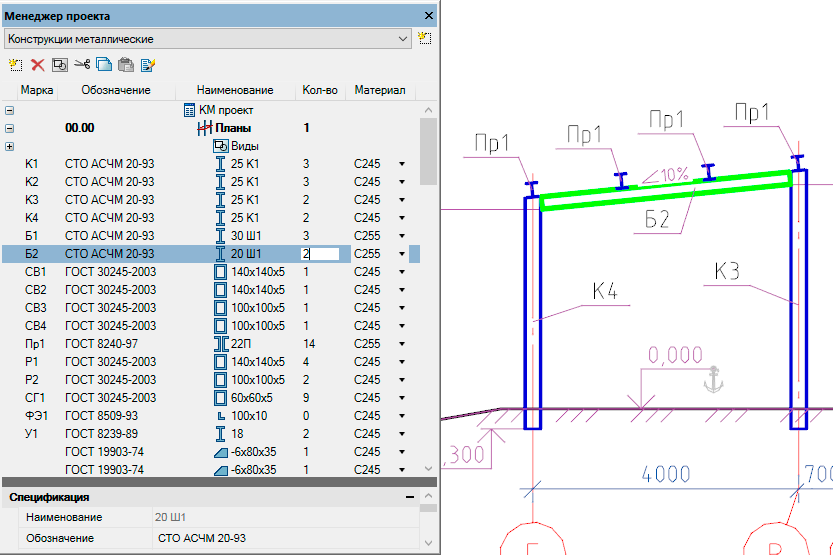

Рис. 2. Организация структуры проекта

Колонна/балка

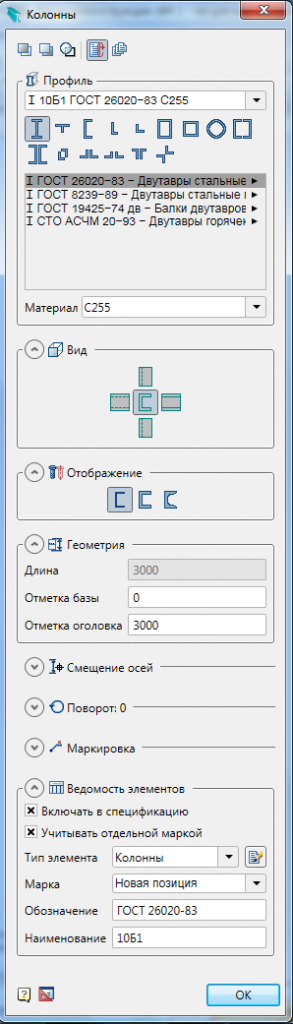

Рис. 3. Окно диалога Колонны

  • Выбор различных профилей металлопроката и материала стали по ГОСТ.
  • Возможность выбора вида профиля (сверху, снизу, спереди и т. д.).
  • Возможность выбора отображения профиля (условное, упрощенное, полное).
  • Ввод параметров геометрии профиля.
  • Задание смещения осей профиля для вставки и привязки к другим элементам конструкций.
  • Задание поворота профиля.
  • Возможность выбора маркировки элемента (позиция или типоразмер).
  • Возможность создания собственноготипа и собственной маркировкиэлемента.

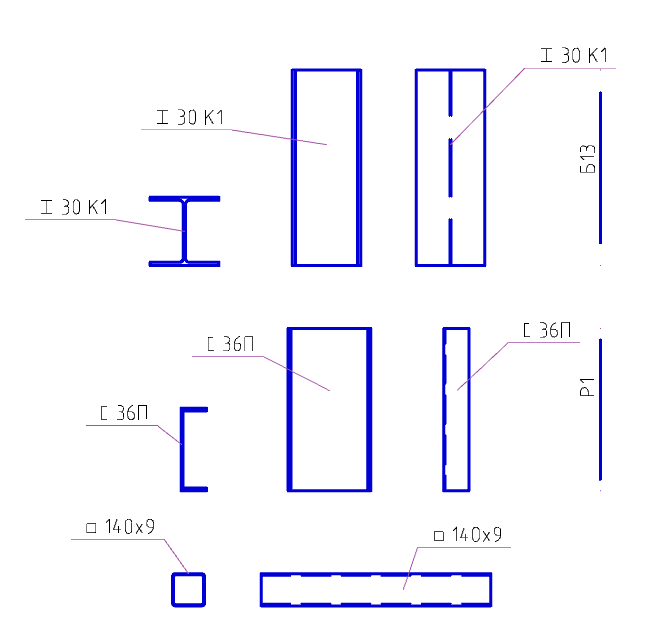

Рис. 4. Отображение профилей

Пластина



Рис. 5. Окно диалога Пластина

  • Возможность выбора типоразмеров проката и материала стали по ГОСТ.
  • Задание смещения осей пластины для вставки и привязки к другим элементам конструкций.
  • Автоматическое назначение маркировки пластины (наименование или толщина).
  • Редактирование геометрии пластин с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы.

Рис. 6. Отображение профилей

Подрезка профилей


Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом.

При необходимостиотменить выполненную операцию подрезки и восстановить изначальный вид профиля это всегда можно сделать, используя команду Удалить подрезку.

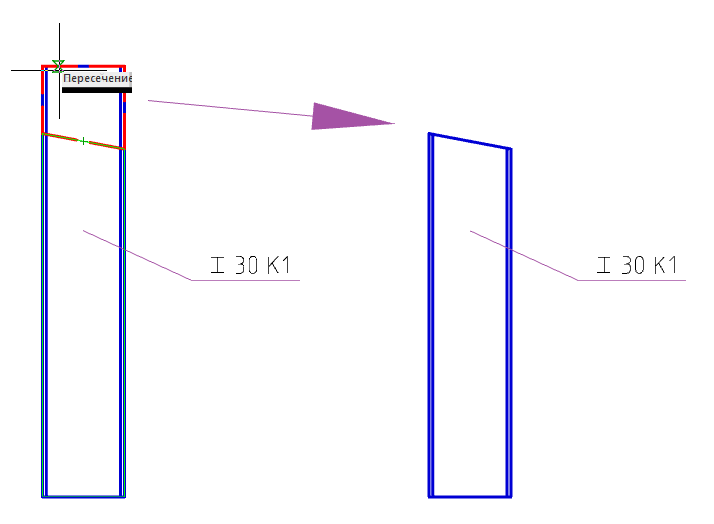

Рис. 7. Угловая подрезка профиля

Режим перекрытия элементов


Эта команда позволяет менять линии контура элемента в местах перекрытия на обычное отображение или штриховое.

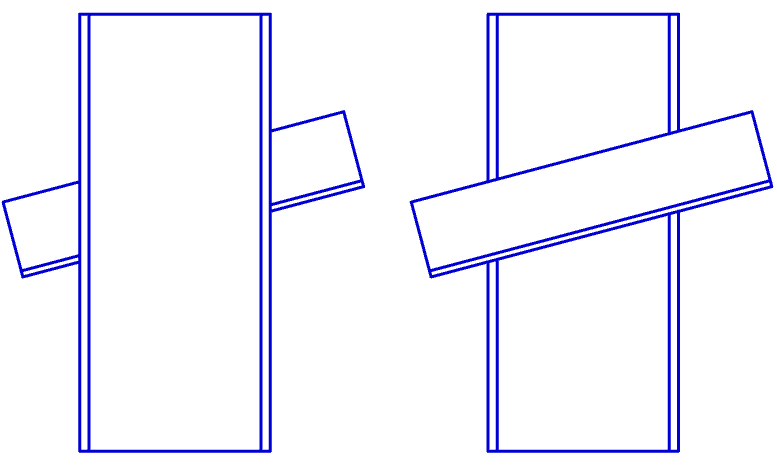

Рис. 8. Изменение линий контура профилей в местах перекрытия

При изменении положения конструктивных элементов на чертеже режим отображения автоматически изменяется в соответствии с новым расположением элементов.

Режим перемещения элементов


Эта команда позволяет пользователю менять расположение элементов относительно друг друга.


Рис. 9. Изменение расположения элементов относительно друг друга

При изменении положения конструктивных элементов на чертеже режим перемещения автоматически изменяется в соответствии с новым расположением элементов.

Узел


Эта команда позволяет пользователю создавать узлы с планов, схем и разрезов, где представлены параметрические элементы профилей.

  • Автоматическая маркировка и нумерация узлов на чертеже.
  • Автоматическая подрезка профилей, входящих в узел.
  • Автоматическая установка линий обрыва в узлах.


Рис. 10. Узлы марки КМ

База элементов


База элементов, хорошо знакомая пользователям nanoCAD СПДС, дополнена параметрическими объектами площадок, лестниц, стремянок, ограждений, а также деталями креплений (болты). Эти параметрические объекты пригодятся при оформлении чертежей планов, разрезов и узлов металлических конструкций.

Лестницы, площадки, стремянки и ограждения по серии 1.450.3−7.94.
Условные обозначения болтов с возможностью редактирования их длины посредством специальных «ручек».


Рис. 11. Лестницы, площадки, стремянки и ограждения

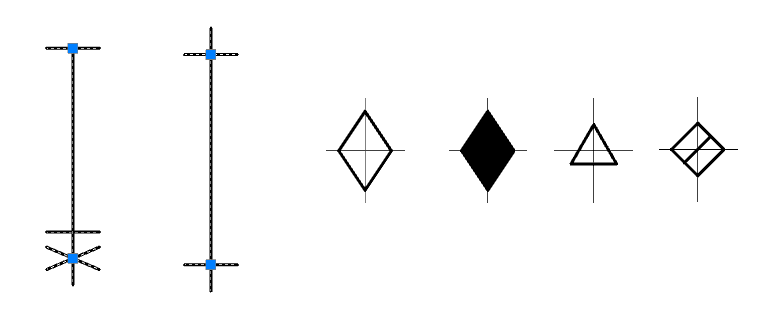

Рис. 12. Условные обозначения болтов

Спецификации


Для любой сборочной единицы могут быть автоматически сформированы:

  • ведомость элементов;
  • спецификация металлопроката.


Рис. 13. Ведомость элементов


Рис. 14. Спецификация металлопроката



Что нового в nanoCAD СПДС Металлоконструкции 20.1?


Менеджер проекта
  • Появилась новая команда Вставка сборки.
  • Реализована возможность учета вставок сборок в спецификациях.
  • Расширено контекстное меню элементов сборки в Менеджере проекта: Показать эл-ты в спецификацииВыбрать объекты на чертеже.


При запуске команды Показать эл-ты в спецификации подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, цвет подсветки — зеленый; если не входит — красный. Команда содержит несколько подопций, которые позволяют изменить свойство Включить в спецификацию. Можно включить в спецификацию все вставки элемента, исключить все вставки из спецификации или инвертировать выбор вставок, включенных в спецификацию.


Команда Выбрать объекты на чертеже переводит все вставки элемента в режим редактирования: становятся активными интеллектуальные «ручки» объекта, с элементами можно проводить операции ПереместитьКопировать и т.п.


  • Появилась блокировка окна вида, исключающая копирование и перемещение.
При выделении контура вида появляется треугольная «ручка». Красный цвет «ручки» означает, что вид заблокирован, а команды ПереместитьКопировать недоступны. Зеленый цвет «ручки» показывает, что вид разблокирован.

Окно вида заблокировано           Окно вида разблокировано

  • Реализовано копирование сборок в Менеджере проекта вместе с видами и объектами на чертеже.
Для копирования разблокируйте окно вида. В Менеджере проекта откройте контекстное меню сборки и вызовите команду Копировать. Перейдите в Менеджере в необходимый раздел, вызовите контекстное меню Вставить, укажите точку вставки на чертеже. В чертеж и в Менеджер проекта вставляются копии параметрических объектов, примитивы чертежа не переносятся.


  • Добавлена новая команда Переназначить вид, предназначенная для переноса объектов между видами.


  • Добавлена подсветка распределений в Менеджере проекта, если объект выбран на чертеже.


  • Реализовано копирование объектов ЖБ между видами.

Спецификации
  • Реализована возможность учета свай в спецификации элементов.
  • Реализован учет лестниц, стремянок, ограждений из базы данных в спецификации металлопроката.
  • При обновлении спецификаций добавлена возможность сохранять разбитую на страницы форму спецификации.

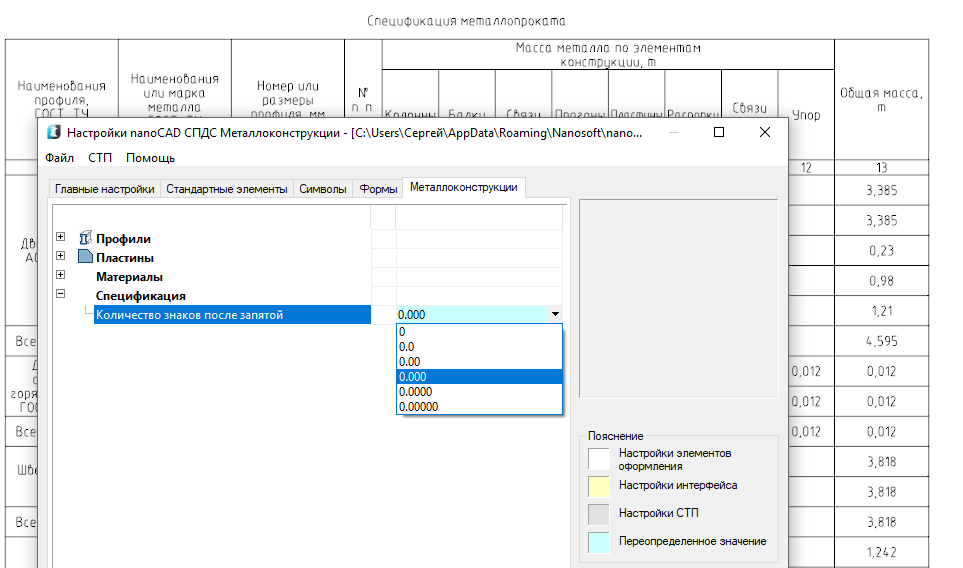

  • Реализованы настройки формирования ведомости деталей.

Вид отображения детали — контур. Толщина линий 0,25

Вид отображения детали — эскиз. Толщина линий 0,6

  • Устранена ошибка, вызывавшая дублирование одинаковых элементов в ведомости деталей.

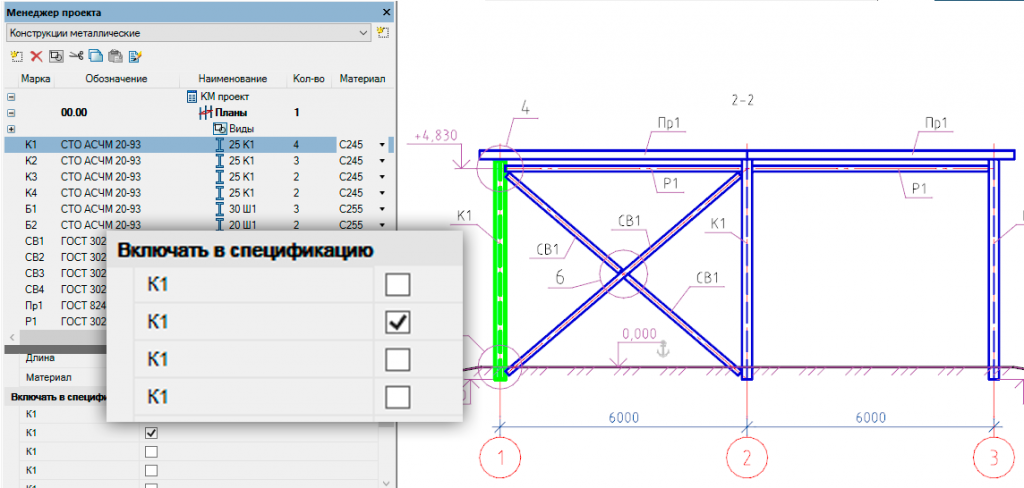

  • В диалог балки/колонны добавлен переключатель, позволяющий учитывать профиль отдельной позицией или погонными метрами.


  • Для распределений добавлен параметр Длина в спецификации.


  • Для сборок добавлен переключатель Включать/не включать в спецификацию.


  • Усовершенствовано формирование спецификаций металлопроката по сборкам (в графе «Масса металла по элементам конструкций, т» теперь указываются наименования сборок).

Команда Узел
  • Появилась возможность выбирать масштаб узла одновременно с выбором точки вставки. Выбирается масштаб элементов оформления: выносок, обозначения узла, линий обрыва и т.п.
  • Реализовано цифровое и буквенное обозначение узлов.
  • Добавлена возможность создавать несколько видов для узла. Внутри узла можно изменить представление параметрических объектов.
  • Реализована привязка выноски обозначения объекта в области узла.
  • В команде Узел появился учет объектов ЖБ, объектов из базы данных, графических примитивов.
  • Реализован разный порядок нумерации узлов в зависимости от расположения сборки. Для каждой сборки формируется свой перечень узлов.


Удобство в работе
  • Реализована поддержка чертежей предыдущих версий.
  • Поддерживается закрытие диалогов по нажатию клавиши Пробел.
  • Стержень с видом Контур переименован в вид Контур с осевой.

В версии 20.1                                    В версии 20.0

  • Изменено расположение стержней при создании сварного хомута. Перекрытие.
  • Исправлена ошибка, вызывавшая произвольное смещение выноски обозначения арматурных сеток.
  • Добавлена возможность выполнять подрезку сеток и профилей одной командой sptrim
  •   nano_SPDS_20_sm.jpg         позволяет выполнить подрезку сетки.
  • Появилась возможность подрезки пластин за контуром.


  • Для профилей при переключении с «погонных метров» на «отдельную позицию» появился выбор, с какого объекта должна быть взята длина.


  • Исправлен условный вид отображения фонового армирования.

В версии 20.1                           В версии 20.0

  • Реализована привязка сечения арматуры к линейным и криволинейным примитивам.

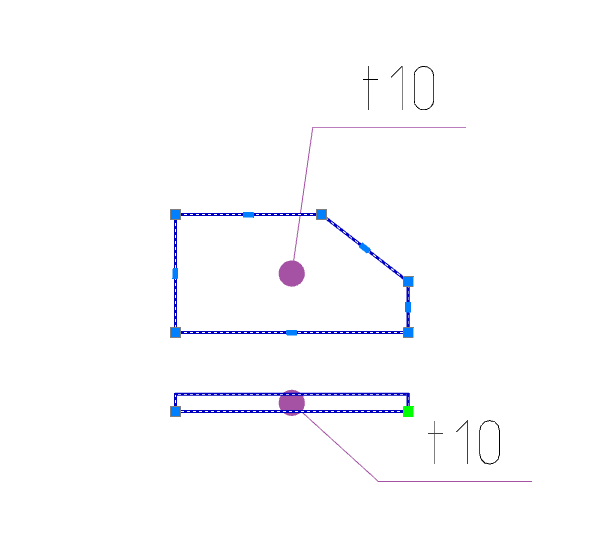

  • Добавлена возможность скрывать префиксы в маркировке пластин.


  • Появилась возможность задавать новую марку ранее созданному элементу.


  • Изменен порядок маркировки типоразмера пластин.

Толщина х Ширина х Длина В версии 20.1      Толщина х Длина х Ширина В версии 20.0


  • Реализованы проекционные виды для распределений.


  • Реализована возможность задания зазора между спаренными профилями.


  • Исправлена ошибка, связанная с заданием начального отступа от стержня.
  • Реализована видимость профиля через отверстие в пластине.
  • Для колонн добавлена «ручка» отметки нуля. Отсчет отметок.


  • Для пластин добавлена графа «Масса ед. кг».


  • Изменена логика работы кнопки вызова редактора типов КМ, объектов ЖБ в диалогах (редактор типов перенесен в редактор спецификаций).
  • Добавлена возможность подрезки профилей с помощью специальных «ручек».
  • Для объектов железобетона добавлена новая команда Взять длину с объекта.


База элементов
  • В базу данных добавлены колонны по серии 1.020−1/87 выпуск 2−3.


  • Добавлены гнутые профили по ТУ 25.11.23−001−00206227−2020. Балка, колонна.
  • В диалог пластины добавлена оцинкованная рулонная сталь по ГОСТ 14918–80. Добавлена своя маркировка для стали по ГОСТ 14918–80.


  • Для фундаментных болтов из базы данных добавлен упрощенный вид отображения.

Новые команды
Появилась новая команда Вставка сваи.



Что нового в nanoCAD СПДС Металлоконструкции 20.0?


Новый интерфейс
Обновлены иконки команд: они стали более понятными и легко читаемыми.
Дизайн диалоговых окон команд сделан более современным.

Объединение инструментов создания металлоконструкций и железобетона
Объединение инструментов создания металлоконструкций и железобетона в один общий функционал программы. Инструменты для разработки чертежей марок КМ и ЖБ размещены на одной вкладке.



Добавлена возможность «зеркалить» профили и пластины
Для параметрических объектов вертикального приложения Металлоконструкции доступна команда Зеркало


Добавлена новая команда Спецификация элементов
Перечень автоматически формируемых таблиц расширен: добавлена спецификация элементов по форме 7 Приложения К ГОСТ 21.1101.



Реализована группировка элементов с одинаковыми параметрами
Копируя в чертеже элементы сборки, Менеджер проекта автоматически ведет подсчет их количества и группирует по марке


Добавлены новые проекционные виды отображения пластин
Копируя в чертеже элементы сборки, Менеджер проекта автоматически ведет подсчет их количества и группирует по марке


Реализована возможность подсчета длины профиля в погонных метрах
Пользователь может настроить подсчет металлопроката в погонных метрах. Значение этой настройки будет отображаться в Менеджере проекта и в спецификациях


Поддерживается масштабирование диалогов
Диалоговые окна команд можно масштабировать с помощью сочетания Ctrl + средняя кнопка мыши (колесико)


Новые инструменты создания арматурных деталей и изделий
Команды функционала Железобетона теперь содержат диалоговые окна, где можно произвести настройку параметров

Добавлены новые проекционные виды отображения арматурных деталей и изделий


Появилась ассоциативная связь сечения стержня и огибаемого стержня
При изменении диаметра стержня автоматически изменяется радиус гиба связанного с ним гнутого стержня скобы, хомута, шпильки, стержня

Новая геометрия сетки как единый объект
В разделе Геометрия диалогового окна Сетка можно настроить параметры поперечного и продольного распределения стержней, задать размеры сетки и выпусков


Учет подрезки сетки в спецификациях
В свойствах пользовательских сеток для более точного и корректного подсчета арматуры появилась возможность учета подрезки в спецификации


Добавлено значение площади сечения арматуры
Для команд группы «Армирование» (Стрежень, Шпилька и т.д.) в панели Свойства появился дополнительный параметр Площадь сечения


Производится маркировка стержней для фонового армирования
В свойствах объекта Фоновое Армирование появилась возможность маркировки стержней несколькими способами


Реализован учет проката закладных изделий в ведомости расхода стали
Закладные детали в Менеджере проекта вставляются как подсборки; их можно пополнять металлопрокатом, который будет входить в раздел Изделия закладные ведомости расхода стали


Разработан порядок формирования спецификаций по сборкам
Сборка может включать в себя несколько подсборок. Спецификации основной сборки будут содержать все элементы подсборок, а спецификации подсборок — только входящие в них элементы

Появилась возможность добавлять материал в Менеджер проекта
Материал, добавленный в сборку Менеджера проекта, включается в автоматически собираемые спецификации


Добавлены арматурные стержни по стандартам ENV, ТУ, СТБ
Расширен перечень арматуры по европейским и белорусским стандартам


Появилась возможность настройки спецификации элементов
В Менеджере проекта можно вызвать Редактор спецификаций, где есть возможность настроить параметры столбцов Обозначение, Наименование, Примечание для спецификации элементов по форме 7 Приложения К ГОСТ 21.1101


Реализована возможность скрывать показ диалога при вызове команд
Для тех, кто привык работать с командами Железобетона в бездиалоговом режиме, предусмотрена регулировка этого параметра


Обновлена база элементов
В базу данных добавлены оцинкованная рулонная сталь по ГОСТ 14918–80, трубы по ГОСТ 550–75, ГОСТ 8696–74, ГОСТ 8734–75, ГОСТ 9567–75, ГОСТ 20295–85, ГОСТ 21945–76, прокат арматурный по ГОСТ 34028–2016
