Программный продукт для автоматизации оформления чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР)



СПДС Стройплощадка — специализированное программное обеспечение, предназначенное для автоматизации оформления чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР).


В качестве графической платформы СПДС Стройплощадка обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

СПДС Стройплощадка — первое приложение, расширяющее функционал СПДС GraphiCS и предназначенное для разработки ПОС и ППР.

Цель программы

Ускорить подготовку графической и текстовой конструкторской документации в рамках разделов ПОС и ППР.

Задачи, решаемые программой

  • Менеджер работ по классификаторам ЕНиР и ГЭСН.
  • Оформление строительного генерального плана.
  • Проектирование временных дорог.
  • Проектирование организации дорожного движения.
  • Генерация ведомостей и календарных графиков по выполняемым работам и применяемой технике.
  • Расчет площади складирования и генерация отчета по расчету.
  • Выполнение расчетов и генерация отчетов по временному электро- и водоснабжению.
  • Подбор строительной техники на основании расчетов и параметров техники.
  • Отрисовка двумерных параметрических видов строительной техники.
  • Отрисовка рабочих и опасных зон.
  • Экспорт ведомости работ в Microsoft Project (*.xml), ГРАНД-Смета (*.xml), АРПС 1.1 (*.arps), *.csv.


Состав программы СПДС Стройплощадка


Менеджер проекта

Менеджер проекта предназначен для организации иерархии производимых работ, задания их объемов, единиц измерения и сроков выполнения. Менеджер проекта объединяет большинство инструментов СПДС Стройплощадка.


Менеджер проекта

С помощью Менеджера проекта задается техника, применяемая для выполнения тех или иных работ, указывается количество персонала и число смен за период.

Менеджер проекта оснащен инструментами для организации структуры и последовательности работ. Состав работ может назначаться на основании классификатора ЕНиР или ГЭСН.

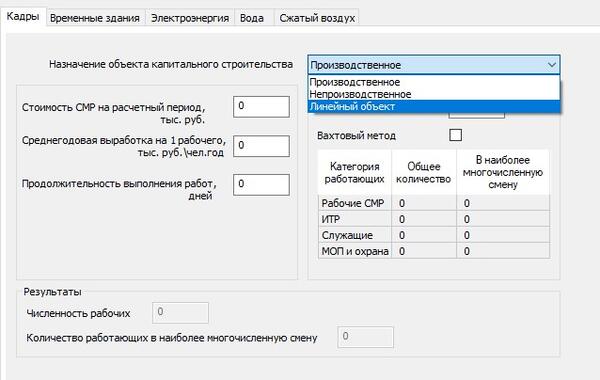

Расчеты

Расчет временного электроснабжения производится на основании методики, изложенной в приложении к СНиП 3.01.01−85.

Целью расчета является определение суммарной электрической мощности, необходимой для питания основных потребителей строительной площадки.

Расчет временного водоснабжения


Определение требуемой мощности

Целью расчета временного водоснабжения является определение секундного расхода воды, необходимого для обеспечения нужд потребителей строительной площадки.

Определение суммарного расхода воды

Генерация отчетов

На основании введенных проектных данных формируются табличные отчеты: ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале, а также график движения рабочей силы.

Ведомость объема работ

Календарный график строительства

Оформление строительного генерального плана

Инструменты оформления строительного генерального плана обеспечивают задание следующих контуров:

  • строительная площадка;
  • бытовой городок;
  • стоянка техники;
  • ремонтная зона;
  • мойка колес;
  • складская площадка и объекты складирования;
  • временные, существующие, строящиеся и сносимые здания.

Оформление строительной площадки

На основании объектов строительного генерального плана генерируются экспликации зданий и сооружений.

Программа позволяет рассчитывать и отображать на плане опасные и рабочие зоны грузоподъемных механизмов. Расчет производится на основании технических характеристик крана, груза и обновляется при изменении их параметров.

База данных временных зданий и сооружений

Программа позволяет отрисовывать в плане временные здания и сооружения на основании базы данных, содержащей их размеры и технические характеристики.

База временных зданий и сооружений

Проектирование временных дорог

Проектирование временных подъездных дорог — важная составляющая проекта организации строительства.

СПДС Стройплощадка содержит инструменты для отрисовки временных и существующих автомобильных и пешеходных дорог.

Объекты дорог на чертеже являются полностью параметрическими и настраиваемыми, могут редактироваться с помощью «ручек» или в диалоге.


Диалоговое окно задания дороги

Автоматическая раскладка плит по произвольному заданному участку дороги

Программа содержит базу данных дорожных плит и схем раскладки, позволяет автоматически рассчитывать расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги, а также формирует автоматически обновляемую спецификацию элементов временных дорог.
Конструкция дорожной одежды

Средствами программы пользователь может сформировать сечение временной дороги на основании введенных параметров.

Сечение параметрически связано с планом временной дороги.

Сечение выбранного участка дорожного полотна

СПДС Стройплощадка содержит базу дорожных знаков по ГОСТ Р 52290−2004 и знаков безопасности по ГОСТ Р 12.4.026?2001. На основании чертежа строится обновляемая спецификация дорожных знаков, рассчитывающая их общее количество.

Дорожные знаки по ГОСТ P 52290-2004

Отрисовка откосов

СПДС Стройплощадка предоставляет удобные инструменты отрисовки сложных откосов на плане.

Отрисовка откосов

При отрисовке откосов пользователю предоставлены следующие возможности:

  • отрисовка по полилинии, между полилиниями, обводка контура магнитом;
  • настройка высоты штриховки и толщины штрихов, типа обозначения укрепления;
  • настройка отображения бровки и подошвы, границ участков;
  • обозначение укрепления;
  • редактирование с помощью панели свойств и «ручек»;
  • редактирование направления штриховки;
  • редактирование горизонталей и участков штриховки разного направления;
  • неполная штриховка длинных областей;
  • быстрое обозначение насыпей и котлованов.

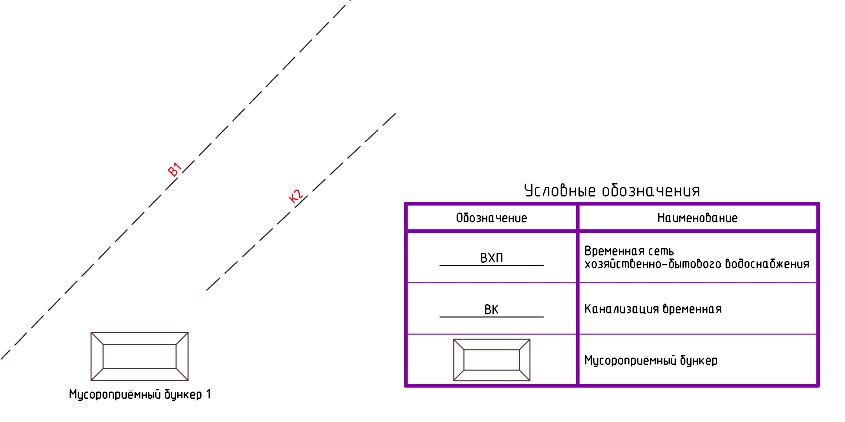

Линейные и точечные объекты оформления стройгенплана

Программа позволяет отрисовывать условные обозначения существующих и временных коммуникаций и других линейных объектов:

  • электрических сетей и колодцев, распределительных шкафов;
  • сетей водоснабжения и канализации, колодцев;
  • противопожарных сетей, гидрантов, противопожарных щитов;
  • постоянных и временных железных дорог;
  • путей движения и стоянки строительной техники;
  • местоположения стропальщиков;
  • знаков безопасности и др.

Подбор грузоподъемной техники

Для оформления чертежей используется база данных строительной техники и условно-графических обозначений этой техники.
Подбор грузоподъемных механизмов осуществляется с помощью различных фильтров.

Подбор крана по грузоподъемным характеристикам

График грузоподъемности выбранного крана

В базе данных представлены грузоподъемные механизмы; техника для производства земляных работ; автомобильные подъемники; техника, обеспечивающая выполнение бетонных работ; буровая техника; автомобильный транспорт; техника для ГНБ:

  • бульдозеры;
  • трубоукладчики;
  • экскаваторы;
  • башенные краны;
  • пневмоколесные краны;
  • гусеничные краны;
  • автомобильные краны;
  • автобетоносмесители;
  • автобетононасосы;
  • буровые установки;
  • техника для устройства буронабивных свай;
  • автомобильные тягачи;
  • автосамосвалы;
  • бортовые автомобили;
  • полуприцепы-панелевозы;
  • прицепы и полуприцепы общего назначения;
  • прицепы-роспуски;
  • фермо- и балковозы;
  • вакуумные и илососные машины;
  • насосно-смесительные узлы;
  • системы локации;
  • установки ГНБ (American Augers, Astec Underground, Ditch Witch, Tracto-Technik, Universal, Vermeer).

Общие характеристики техники

Для всей техники, используемой в рамках проекта, задаются бортовые номера и наименования выполняемых работ, даты применения.

При изменении параметров все графические виды техники автоматически перестраиваются. Кроме того, на чертеже различные виды одного и того же механизма являются связанными: изменение одного вида ведет к синхронному изменению всех связанных с ним.

Параметрическая зависимость видов техники

Графика видов является полностью настраиваемой, включая толщины, тип линий, цвет и слои для создания объектов чертежа.

Кроме того, пользователь может управлять отрисовкой таких графических элементов, как

  • дополнительные штриховые виды стрел;
  • выноски обозначений техники;
  • основные размеры;
  • масштаб отображения;
  • рабочая и опасная зоны.

Дополнительные штриховые виды стрел

Для редактирования графики на чертеже используются базовые инструменты платформы и ядра приложения: поворот, отражение, «ручки», динамический выбор, задание параметров с помощью диалога и панели свойств.

«Ручки» редактирования графики на чертеже

Для пополнения базы кранов пользователям предложен редактор кранов.

Редактор кранов

ГНБ

Для проектов горизонтально направленного бурения разработан ряд вспомогательных инструментов:

  • Сетка
  • Профиль грунта
  • Трасса бурения
  • Существующие коммуникации

Элемент чертежа ГНБ

СПДС Стройплощадка является уникальной программой для разработки ПОС и ППР, поскольку вся подготовка документации ведется в единой графической среде платформы AutoCAD и едином формате чертежа *.dwg.

Обширные базы данных элементов стройгенплана, машин и механизмов автоматизируют выполнение расчетно-графических задач. В то же время динамическая связь данных чертежа и таблицы позволяет избежать ошибок на стадии разработки проекта.
