СПДС Металлоконструкции 2021

СПДС Металлоконструкции 2021

СПДС Металлоконструкции 2021

Производитель - Магма Компьютер

Сделать заказ


Программный продукт для автоматизации разработки металлических конструкций и оформление чертежей раздела КМ.



СПДС Металлоконструкции — специализированное программное обеспечение, автоматизирующее разработку металлических конструкций и оформление чертежей раздела КМ.

В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

Цель программы
Ускорить подготовку графической конструкторской документации в рамках раздела КМ.

Задачи, решаемые программой
  • Возможность создания различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.
  • Создание планов, схем, разрезов и узлов металлических конструкций.
  • Автоматическое формирование ведомости элементов и спецификаций металлопроката.
  • Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».
Ключевые преимущества
  • Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
  • Параметрические объекты металлоконструкций.
  • Автоматическое назначение позиций, марок и их отображение на чертеже.
  • Полностью автоматическая ассоциативная связь чертежей и проекта.
  • Полностью автоматический расчет и формирование спецификаций.

Функционал программы СПДС Металлоконструкции


Панель инструментов

Все инструменты работы с программой расположены на одной вкладке ленты.

Рис. 1. Панель инструментов

Менеджер проекта

Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.

В менеджере проекта отображаются разделы проекта, сборки и состав элементов с ранее заданными параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

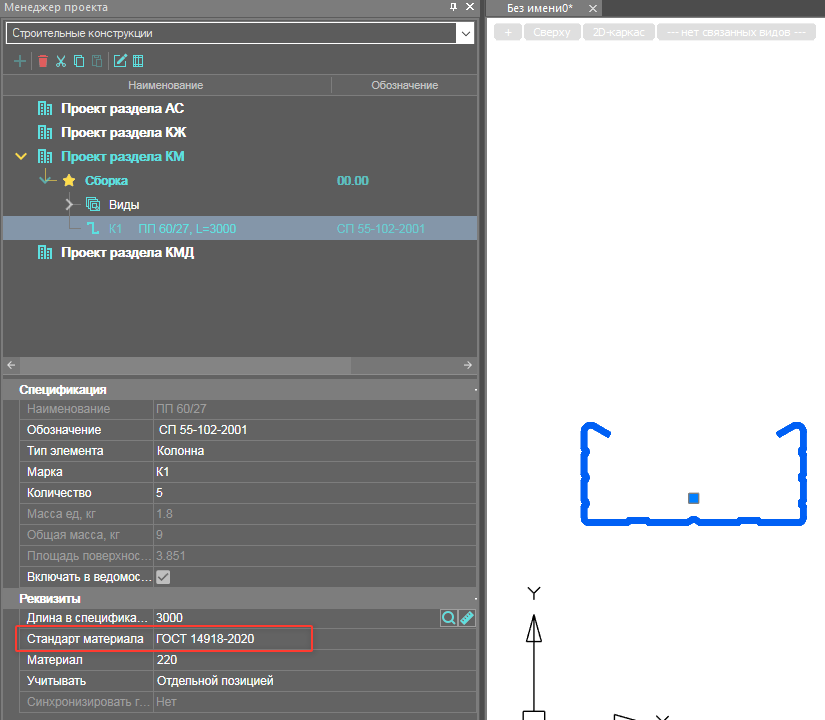

Рис. 2. Менеджер проекта


Команды создания балок и колонн
  • Выбор профилей металлопроката и материала стали по ГОСТ.
  • Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
  • Возможность выбора представления профиля (условное, упрощенное или полное).
  • Задание геометрии и точки вставки профиля.
  • Возможность выбора варианта маркировки элемента (позиция или типоразмер).
  • Возможность создания своего типа и своей маркировки элемента.
  • Возможность циклической вставки или вставки нескольких объектов определенной марки.
  • Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы профиля.
  • Ассоциативная связь параметров для профилей, имеющих одинаковую марку.

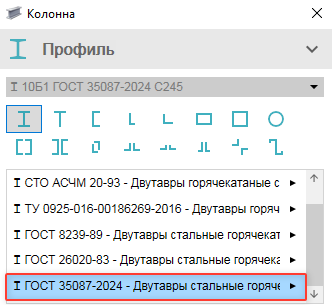

Рис. 3. Окно диалога Балки

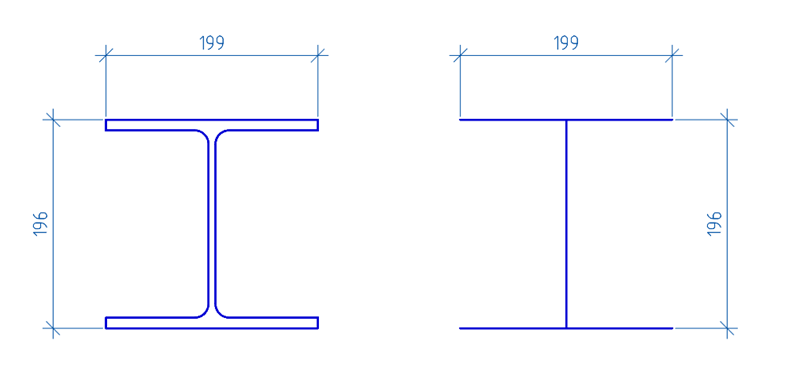

Рис. 4. Отображение профилей


Рис. 5. Инспектор свойств профиля

Команда создания пластин
  • Выбор листового проката и материала стали по ГОСТ.
  • Задание пластине проекционного вида (сверху, снизу, спереди и т.д.).
  • Задание геометрии и точки вставки пластины.
  • Возможность выбора варианта маркировки пластины (наименование или толщина).
  • Редактирование геометрии пластин с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы.
  • Ассоциативная связь параметров для пластин, имеющих одинаковую марку.

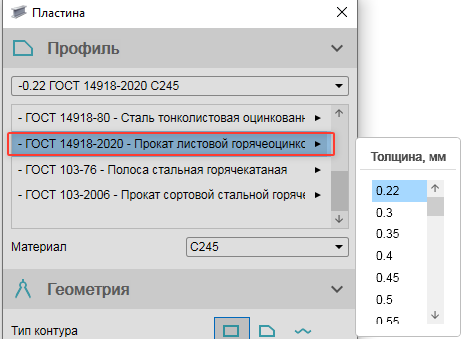

Рис. 6. Окно диалога Пластина

Рис. 7. Отображение пластин

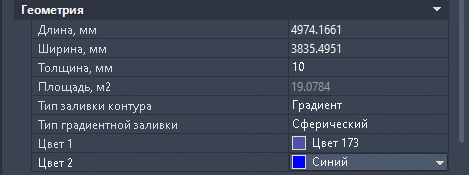

Рис. 8. Инспектор свойств пластины

Подрезка профилей
Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить подрезку.

Рис. 9. Подрезка профилей

Режим перекрытия элементов
Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение. При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

Рис. 10. Перекрытие элементов

Режим перемещения элементов
Эта команда позволяет пользователю менять расположение элементов относительно друг друга. При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.

Рис. 11. Перемещение элементов

Узлы
Автоматическая маркировка и нумерация узлов на чертеже.
Автоматическая подрезка профилей, входящих в узел.
Автоматическая установка линий обрыва в узлах.

SPDS_Metall_12.png SPDS_Metall_13.png SPDS_Metall_14.png


Рис. 12. Узлы конструкций

База элементов
В программе имеется обширная база металлических элементов. Эти элементы можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.



SPDS_Metall_15.png SPDS_Metall_16.png SPDS_Metall_17.png SPDS_Metall_18.png

Рис. 13. База элементов

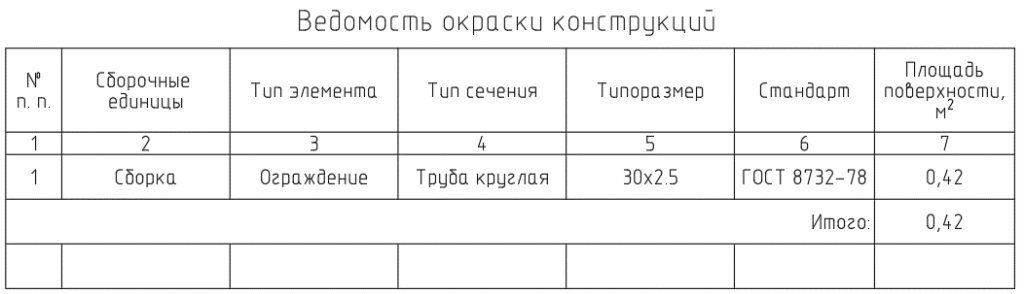

Спецификации
Для любой сборочной единицы могут быть автоматически сформированы:
  • ведомость элементов;
  • спецификация металлопроката;
  • спецификация элементов.

Рис. 14. Ведомость элементов

Рис. 15. Спецификация металлопроката

Рис. 16. Спецификация элементов


СПДС Металлоконструкции 2021. Что нового

  • Новое формирование спецификаций металлопроката по сборкам
  • Появилась новая команда Вставка сборки
  • Осуществляется поддержка AutoCAD 2021
  • Реализована возможность учета вставок сборок в спецификациях
  • Добавлена новая команда Показать элементы в спецификации
  • Добавлена новая команда Выбрать объекты на чертеже
  • Появилась возможность выбирать масштаб узла одновременно с выбором точки вставки
  • Реализовано копирование сборок в менеджере проекта вместе с видами и объектами на чертеже.
  • Добавлена возможность подрезки профилей с помощью специальных «ручек».
  • Возможна блокировка окна вида от копирования и перемещения
  • Реализована возможность задания зазора между спаренными профилями
  • Добавлена новая команда Переназначить вид для переноса объектов между видами
  • Добавлены гнутые профили по ТУ 25.11.23−001−00206227−2020
  • Поддерживается разный порядок нумерации узлов в зависимости от расположения сборки
  • Реализовано цифровое и буквенное обозначение узлов
  • Добавлена возможность создавать несколько видов для узла
  • В диалог пластины добавлена оцинкованная рулонная сталь по ГОСТ 14918–80
  • Добавлена своя маркировка для стали по ГОСТ 14918–80
  • Появилась возможность подрезки пластин за контуром

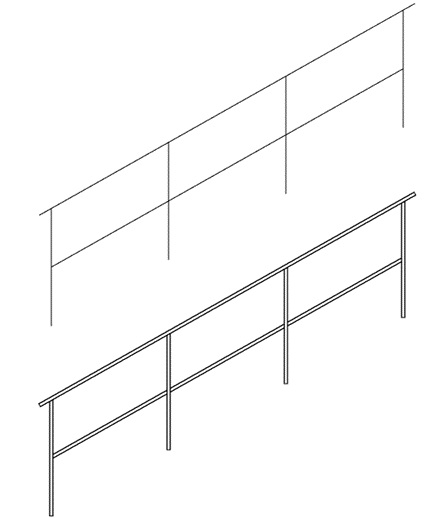

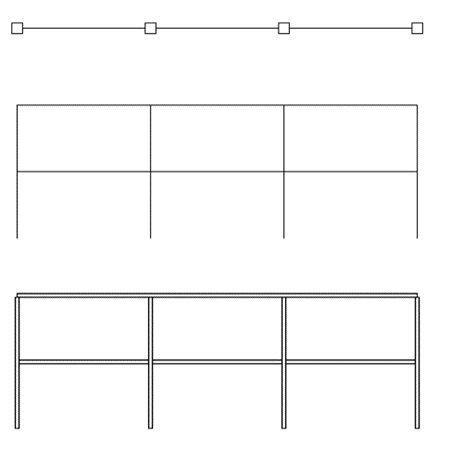

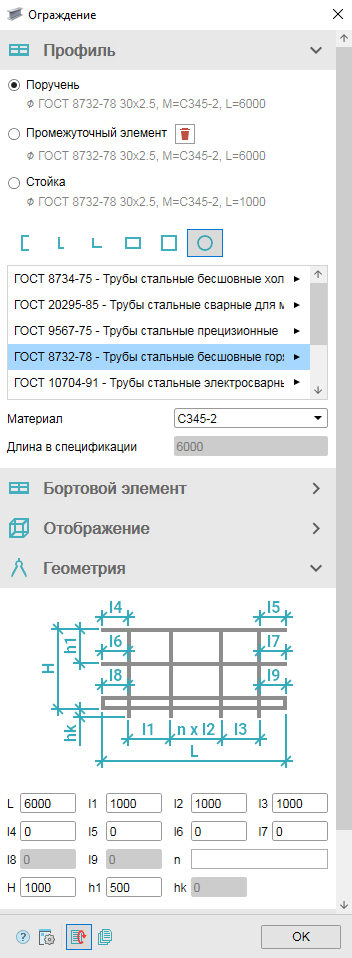

  • Реализован учет лестниц, стремянок, ограждения из базы данных в спецификации металлопроката
  • Реализована видимость профиля через отверстие в пластине
  • Для сборок добавлен переключатель Включать/не включать в спецификацию
  • Для колонн добавлена «ручка» отметки нуля
  • Для профилей при переключении с «погонных метров» на «отдельную позицию» появился выбор, из какого объекта должна быть взята длина
  • В диалог балки/колонны добавлен переключатель: учитывать профиль отдельной позицией или погонными метрами
  • Для пластин добавлена графа Масса ед., кг

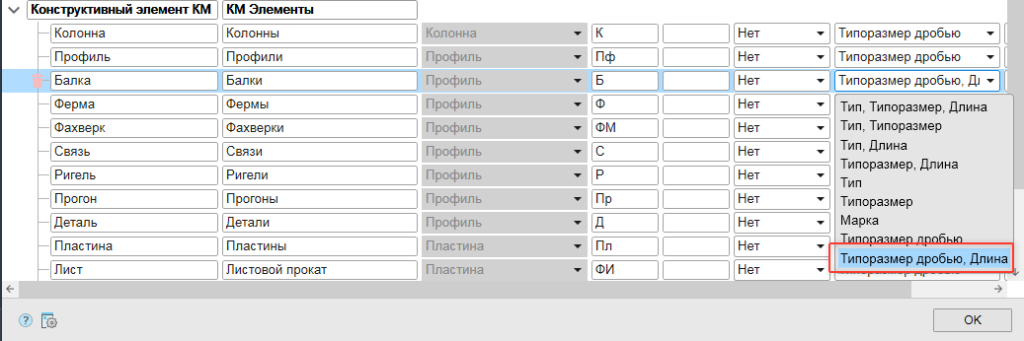

  • Изменена логика работы кнопки вызова редактора типов КМ-объектов в диалогах (редактор типов перенесен в редактор спецификаций)
  • Добавлена возможность скрывать префиксы в маркировке пластин
  • Реализована привязка выноски обозначения объекта в области узла
  • В команде Узел появился учет объектов ЖБ, объектов из базы данных, графических примитивов
  • Реализовано закрытие диалогов нажатием клавиши Пробел
  • Добавлена возможность выполнять подрезку сеток и профилей одной командой sptrim
  • Появилась возможность задавать новую марку ранее созданному элементу
  • Изменен порядок маркировки типоразмера пластин
  • Реализована поддержка чертежей старых версий.
