nanoCAD Стройплощадка 23

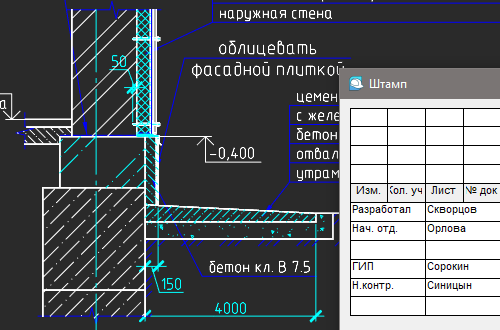

Условные обозначения

Для оформления используется функционал модуля «СПДС», который в отличие от базовых САПР содержит расширенные инструменты оформления документации с учетом всех требований ГОСТ. Все обозначения позиций и марок на чертеже проставляются автоматически.

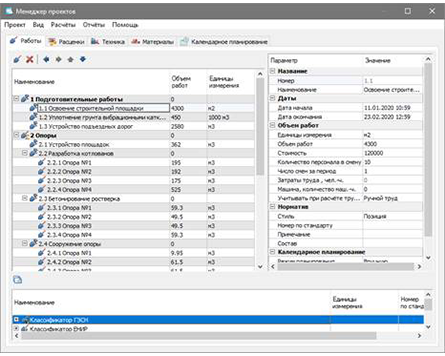

Менеджер проектов

Менеджер проектов предназначен для организации иерархии производимых работ, задания их объемов, единиц измерения и сроков выполнения. С помощью Менеджера проектов задаются техника и материалы, применяемые для выполнения тех или иных работ, указывается количество персонала и число смен за период. Менеджер проектов оснащен инструментами организации структуры и последовательности работ. Состав работ может назначаться на основании классификатора ЕНиР или ГЭСН.

Расчеты

В nanoCAD Стройплощадка 21 можно выполнить основные расчеты потребности в кадрах, временных зданиях, воде, электроэнергии и сжатом воздухе на основе МДС 12−46.2008. Данные расчетов автоматически включаются в пояснительную записку в формате *.doc.

Оформление строительного генерального плана

Проведение расчета потребности в кадрах

Настроенные инструменты оформления строительного генерального плана позволяют удобно и быстро создавать чертежи. Основываясь на данных объектов, программа генерирует экспликации зданий и сооружений. Существует возможность рассчитывать и отображать на плане опасные и рабочие зоны грузоподъемных механизмов. Расчет производится на основе технических характеристик крана, груза и обновляется при изменении их параметров.

База данных временных зданий и сооружений

Программа позволяет отрисовывать в плане временные здания и сооружения на основании базы данных, содержащей их размеры и технические характеристики.

Генерация отчетов

На основании введенных проектных данных формируются табличные отчеты: ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале, а также график движения рабочей силы.

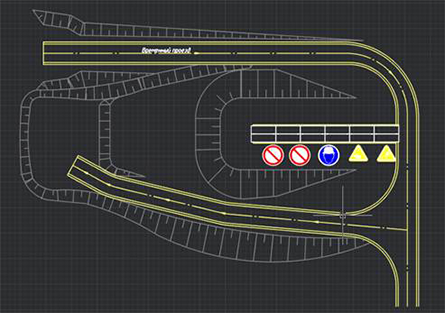

Проектирование временных дорог

Инструменты отрисовки временных и существующих автомобильных и пешеходных дорог, уширений и площадок для разворота позволяют рассчитывать расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги, а также формируют автоматически обновляемую спецификацию элементов временных дорог.

Отрисовка откосов

nanoCAD Стройплощадка 21 предоставляет удобные инструменты отрисовки сложных откосов на плане. Пользователю доступны расширенные опции при изменении параметров создаваемых объектов.

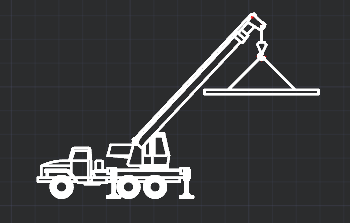

База данных строительной техники

Для оформления чертежей используется параметрическая база данных строительной техники с подробными характеристиками. Специальные инструменты подбора грузоподъемной техники позволяют за считанные секунды выбрать необходимый объект и разместить его в проекте. Доступны специальные фильтры выбора техники по различным параметрам (грузоподъемность, вылет крюка, тип крана и т.д.).

Новые команды дорог
Расширен функционал инструмента Дороги. Команда Разделить дорогу позволяет разбить дорогу на участки и каждому участку задать тип сечения. Команда Схема движения автоматически создает контур дороги и «стрелки» движения.

Конструкция дорожной одежды
Доработаны типы сечения дорог: список Тип сечения дополнен новыми пунктами, реализована возможность включать/отключать водоотводные канавы и настраивать их параметры. Материалы для проезжей части, обочины задаются отдельно с возможностью создания своих слоев.


ГЭСН-2020
В классификатор Менеджера проектов добавлено 47 сборников ГЭСН в редакции 2020 года. Значения затрат труда рабочих и строительных машин заполняются автоматически из значений на связанные расценки.

Менеджер проектов
Менеджер проектов предназначен для организации структуры производимых работ. Работы могут быть выбраны из классификаторов ГЭСН и ЕНиР. На основе этих данных формируется ведомость объемов работ и ряд других отчетов.

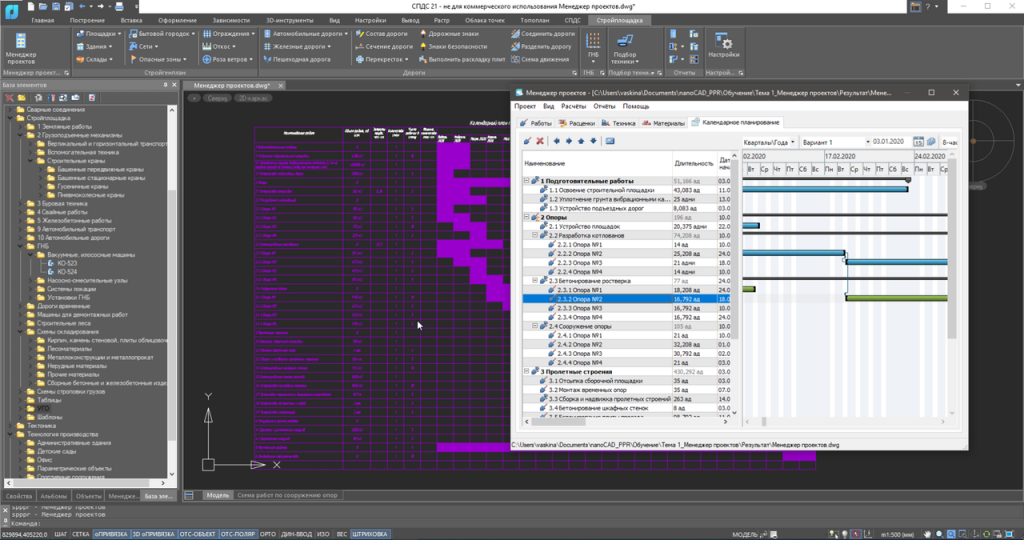

Диаграмма Ганта
Реализована вся полнота возможностей для календарного планирования производства работ с автоматическим подсчетом продолжительности работ, назначения различных связей между работами и выведения календарного графика строительства на чертеж.


Экспорт работ
Сформированный перечень работ можно экспортировать в форматы программ Microsoft Project, ГРАНД-Смета, а также в форматы обмена данными сметных программ АРПС и CSV.


Расчеты по МДС 12−46.2008
В программу заложены расчеты, необходимые для разработки проекта организации строительства. Все произведенные расчеты передаются в автоматически формируемую пояснительную записку в формате *.doc.

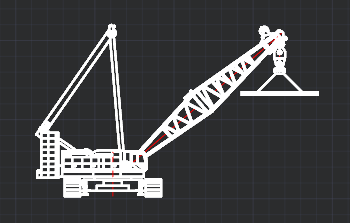

Подбор строительной техники
Программа позволяет выполнить подбор техники по параметрам и вставить ее в чертеж. При вставке можно настроить проекционные виды техники и обозначение опасной зоны. База техники содержит более 350 наименований.

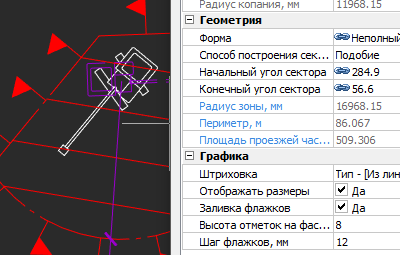

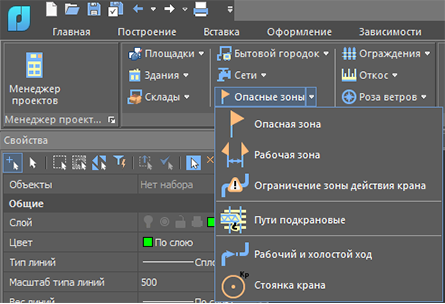

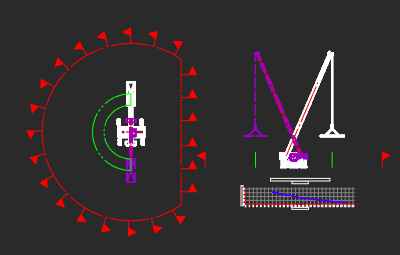

Расчет опасной зоны
Программа позволяет на основе параметров грузоподъемной и землеройной техники автоматически определить радиус опасной зоны. Между техникой и опасной зоной устанавливается ассоциативная связь.


Временные дороги
Инструменты Дороги позволяют ускорить процесс вычерчивания дорог, перекрестков, площадок разворота. Автоматически выполняется раскладка плит, подсчет материалов конструкции дорожной одежды, построение сечения дороги.


Условные обозначения
Команды группы Стройгенплан позволяют нанести УГО наружных инженерных сетей, откосов, ограждений и т.п. Каждому объекту можно задать параметры, а затем управлять им на чертеже. Таблица условных обозначений формируется автоматически.

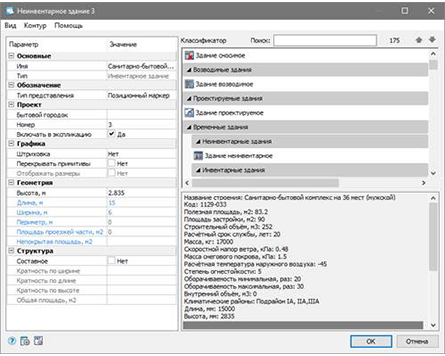

Бытовой городок
В базе программы представлены инвентарные временные здания. Функционал программы позволяет отрегулировать их геометрические характеристики, условные обозначения и сформировать экспликацию временных зданий.

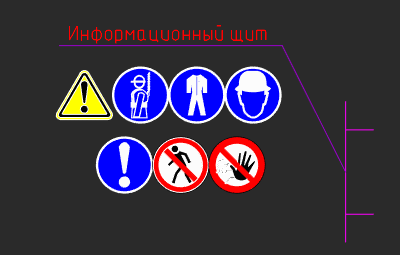

Дорожные знаки
В программе представлена база данных дорожных знаков по ГОСТ Р 52290−2004 и знаков безопасности по ГОСТ Р 12.4.026−2001. В автоматическом режиме формируется спецификация знаков, которая динамически с ними связана.

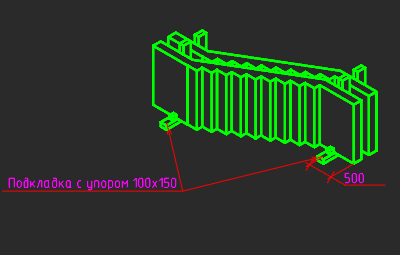

Складирование материалов
Программа позволяет произвести расчет площадей и автоматически подсчитать материалы для площадок складирования. В базе элементов содержатся типовые схемы складирования строительных материалов.

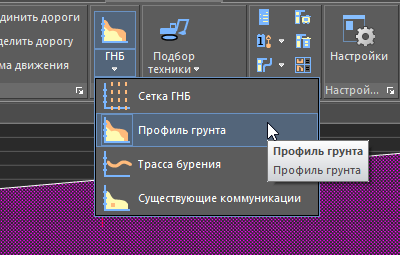

Горизонтальное бурение (ГНБ)
Программа включает модуль, автоматизирующий создание проектов горизонтального направленного бурения. По проекту ГНБ автоматически формируется табличный отчет с отметками поверхности, положением существующих коммуникаций.
