Project StudioCS Отопление 2018

Project StudioCS Отопление 2018

Project StudioCS Отопление 2018

Производитель - CSoft Development

Сделать заказ


Программа для проектирования систем отопления зданий по отечественным стандартам, в которой объединены расчетная и графическая части проекта



Project StudioCS Отопление — программа для проектирования систем отопления зданий по отечественным стандартам, в которой объединены расчетная и графическая части проекта. Основанием для расчета, формирования аксонометрических схем, генерации спецификаций оборудования является реальная модель системы.

Функционал позволяет выполнять отрисовку планов и генерацию аксонометрических схем, гидравлический и тепловой расчет систем отопления, автоматическую генерацию спецификаций оборудования, ведомости гидравлического расчета циркуляционных колец, ведомости теплового расчета отопительных приборов, списка отопительных приборов по зданию, экспликации помещений.

Область применения


Программный продукт Project StudioCS Отопление включает в себя специализированные инструменты инженера-проектировщика отопительных систем. Из создаваемой модели систем отопления пользователь получает практически всю необходимую документацию:
  • поэтажные планы систем отопления;
  • аксонометрические схемы систем отопления;
  • спецификацию оборудования;
  • экспликацию помещений;
  • общий отчет по проекту;
  • ведомость отопительных приборов;
  • ведомость циркуляционных колец;
  • ведомость гидравлического расчета циркуляционных колец;
  • отчет по настройкам арматуры;
  • ведомость теплового расчета приборов отопления;
  • трехмерную твердотельную модель системы отопления.
Следует отметить, что трехмерная модель системы, аксонометрические схемы, спецификация оборудования и ведомости с отчетами генерируются автоматически.

Удобный интерфейс


Project StudioCS Отопление. Интерфейс

Программа Project StudioCS Отопление имеет привычный интерфейс, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в Project StudioCS Отопление реализованы сервисные функции создания моделей систем отопления, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

Интеллектуальные объекты Project StudioCS Отопление


Project StudioCS Отопление. Интеллектуальные объекты

Все объекты Project StudioCS Отопление (трубопроводы, отопительные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Любой из объектов обладает характерными для этого элемента свойствами, которые в процессе проектирования можно редактировать. Для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер, для отопительных приборов — типоразмер или количество секций и характеристики обвязки с учетом арматуры, а для трубопроводной арматуры — сортамент и типоразмер.

Открытые базы данных


Project StudioCS Отопление. База данных

База данных Project StudioCS Отопление содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.

Все базы данных Project StudioCS Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего нет необходимости владеть навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Работа с этажами, помещениями и стояками



Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого нет необходимости отдельно открывать каждый чертеж.

Project StudioCS Отопление. Мастер межэтажных соединений

Для просмотра и анализа всех спроектированных стояков в здании и для редактирования их свойств предназначен Мастер межэтажных соединений.

Гидравлический и тепловой расчет. Формирование трехмерной твердотельной модели системы отопления


При проведении расчета программа создает полную трехмерную модель системы отопления. Реализована возможность просматривать расчетные параметры в участках сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя, скорости движения, потерь давления в трубах и на местных сопротивлениях, а по результатам этих расчетов осуществляется подбор диаметра труб и числа секций радиаторов.


Project StudioCS Отопление. Трехмерная модель

На странице свойств Вход в систему отопления можно увидеть список колец. Кроме того, имеется возможность визуализации кольца в расчетной модели. Также отображена разность увязки второстепенных колец с главным кольцом. Это позволяет увидеть кольца и найти нужное место установки балансировочной арматуры для увязки второстепенных колец с главным.

Project StudioCS Отопление. Свойства системы

Оформление


Project StudioCS Отопление. Оформление плана

Программа Project StudioCS Отопление полностью соответствует требованиям отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.602−2011 и ГОСТ 21.110−2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101−2013.

Project StudioCS Отопление. Оформление аксонометрии

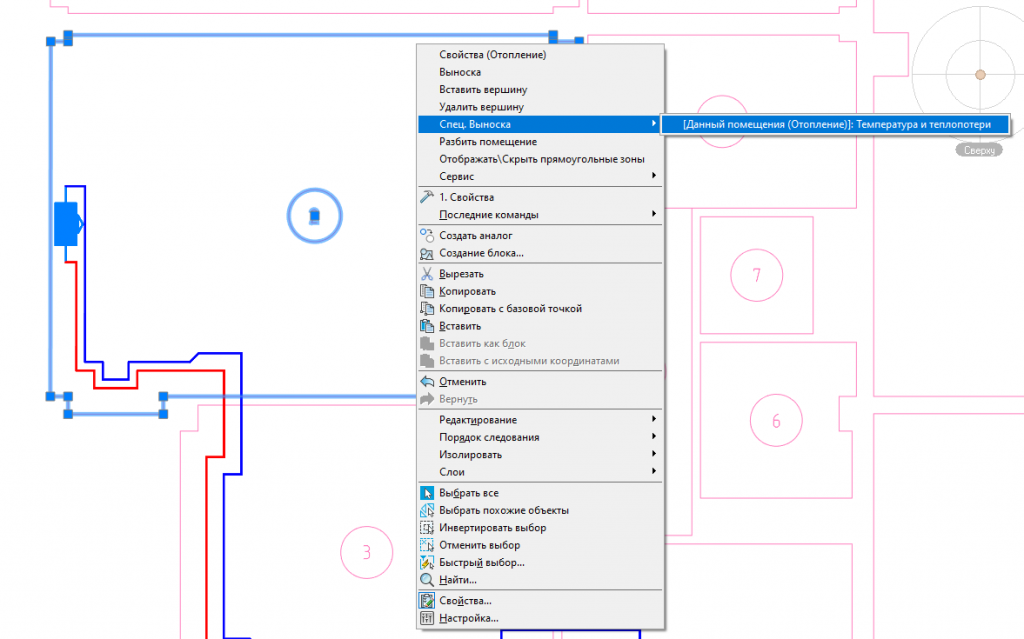

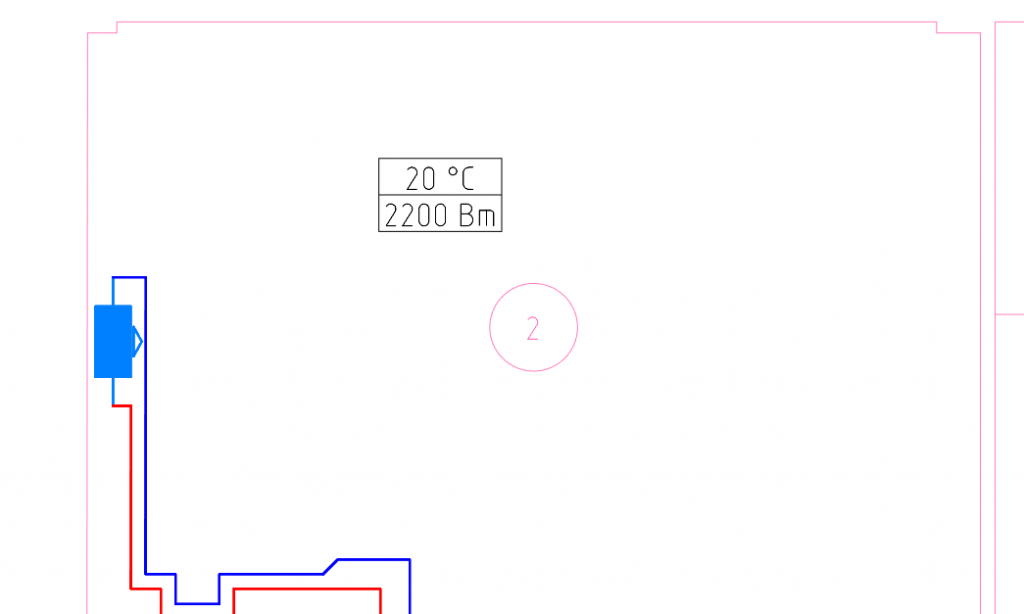

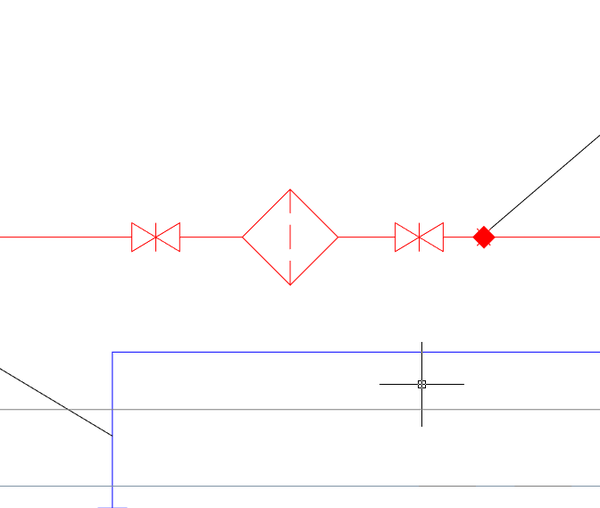

В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающая реальную высоту объекта), текстовый элемент (врезка в трубы обозначений трубопровода Т1 и Т2) и спецвыноска.

Согласованность данных


Project StudioCS Отопление. Менеджер проекта

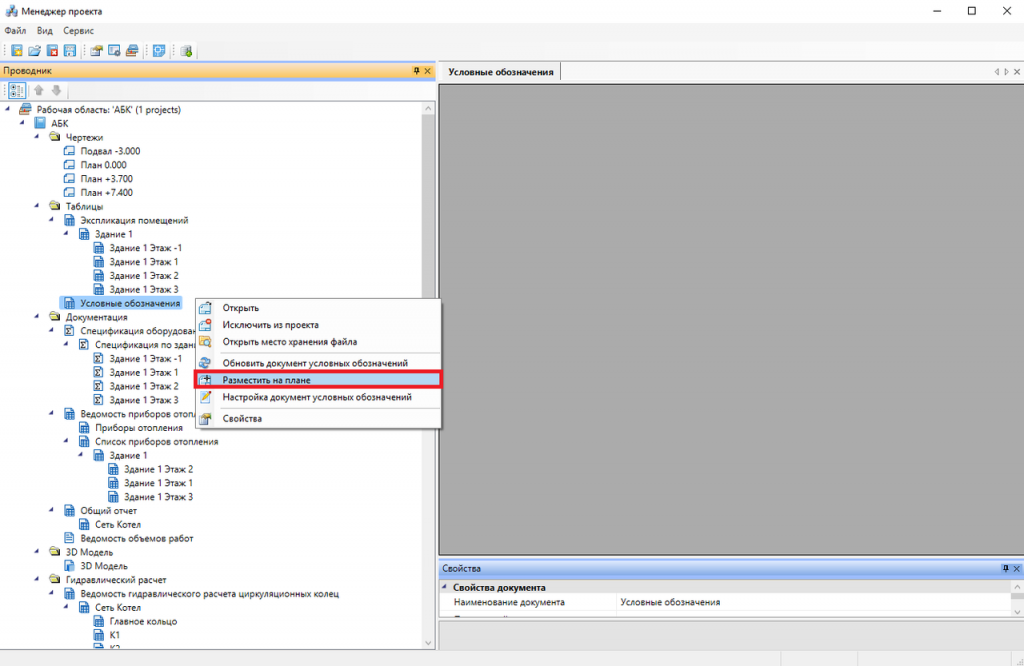

Для согласования данных в Project StudioCS Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project StudioCS Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.

Также имеется возможность получать поэтажные спецификации оборудования. Это особенно важно в тех случаях, когда проектируется крупный объект и необходимо определить, какое отопительное оборудование нужно доставить на определенный этаж.

Кроме того, предусмотрена возможность настройки шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Экспликация помещений


Project StudioCS Отопление. Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в AutoCAD.

Ведомости чертежей, документов и объемов работ


Project StudioCS Отопление. Ведомость чертежей

Project StudioCS Отопление. Ведомость документов

Project StudioCS Отопление. Ведомость объемов работ

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101−97, ведомости ссылочных и прилагаемых документов по ГОСТ 21.101−97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111−84. Эти ведомости можно вывести в Word, Excel или в AutoCAD.

Общий отчет


Project StudioCS Отопление. Общий отчет

В общий отчет выводятся основные параметры проекта, информация о теплоносителе, трубах и расчетные данные. Отчет обновляется при каждом запуске расчетов и может быть выведен в Word и Excel.

Ведомость циркуляционных колец, ведомость гидравлического расчета циркуляционных колец и настройки арматуры


Project StudioCS Отопление. Ведомость циркуляционных колец

Project StudioCS Отопление. Ведомость гидравлического расчета

Реализован гидравлический расчет систем водяного отопления по СНиП 41−01−2003 (гидравлический расчет главного циркуляционного кольца и гидравлический расчет второстепенных колец). В Менеджере проекта формируются отчеты «Ведомость гидравлического расчета циркуляционных колец» и «Ведомость циркуляционных колец». Обе ведомости можно вывести в Excel.

Project StudioCS Отопление. Отчет «Настройка арматуры»


Ведомость теплового расчета приборов отопления


Project StudioCS Отопление. Ведомость теплового расчета приборов отопления

Реализован тепловой расчет систем отопления. В Менеджере проекта формируется ведомость теплового расчета приборов отопления, которую можно вывести в Excel.

Отчеты «Приборы отопления» и «Список приборов отопления»


Project StudioCS Отопление. Приборы отопления

Project StudioCS Отопление. Список приборов отопления

В Project StudioCS Отопление предусмотрены отчеты «Приборы отопления» и «Список приборов отопления» с возможностью вывода по этажам. Эта функция позволяет заранее сообщить монтажникам, какие приборы и с какими обвязками потребуется доставить на определенный этаж, что поможет значительно ускорить монтаж системы отопления. Отчеты можно вывести в Excel.

Передача данных через IFC


Project StudioCS Отопление. Модель системы в формате IFC, открытая в Tekla BIMsight

Благодаря реализации экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в Project StudioCS Отопление, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.

Изменения в Project StudioCS Отопление 2018

(в сравнении с версией 4.2)

  • Добавлена поддержка AutoCAD 2018.
  • В Project StudioCS Отопление 2018 реализован импорт помещений из файлов формата IFC. Импортируется как геометрия помещений, так и основная атрибутивная информация.


Таким образом, степень интеграции Project StudioCS Отопление с другими BIM-системами стала еще выше. Это новшество по достоинству оценят пользователи, чьи смежники-архитекторы (строители) работают в ARCHICAD, Allplan, Revit и т.д.
  • В свойствах помещения для параметра Категория помещения по НПБ 105−03 добавлено значение Не категоризируется.


  • В контекстном меню к помещениям в окне Модель здания/объекта добавлены команды Показать на плане и Удалить.


  • Исправлен ряд неточностей, собранных online-системой регистрации ошибок.
