Программа для проектирования внутренних систем водопровода и канализации в среде AutoCAD



Project StudioCS Водоснабжение — программа для проектирования систем водопровода и канализации по отечественным стандартам, в которой объединены расчетная и графическая части проекта. Основанием для расчета, формирования аксонометрических схем, генерации спецификаций оборудования является реальная модель сети.

Специализированное программное обеспечение Project StudioCS Водоснабжение предназначено для проектирования внутренних систем горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В нем объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».

Будучи приложением к AutoCAD, Project StudioCS Водоснабжение позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.

Область применения


Программный продукт Project StudioCS Водоснабжение включает в себя специализированные инструменты инженера-сантехника. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает практически всю необходимую документацию:
  • поэтажные планы;
  • трехмерную схему систем;
  • аксонометрические схемы;
  • спецификацию оборудования;
  • спецификацию систем водоснабжения и канализации;
  • экспликацию помещений;
  • ведомость рабочих чертежей основного комплекта;
  • ведомость ссылочных и прилагаемых документов;
  • ведомость объемов строительных и монтажных работ.
Трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водоснабжения и канализации генерируются автоматически. Помимо графической части, в Project StudioCS Водоснабжение включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01−85*, СП 30.13330.2012 и СП 30.13330.2016) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.

Удобный интерфейс



Project StudioCS Водоснабжение. Интерфейс

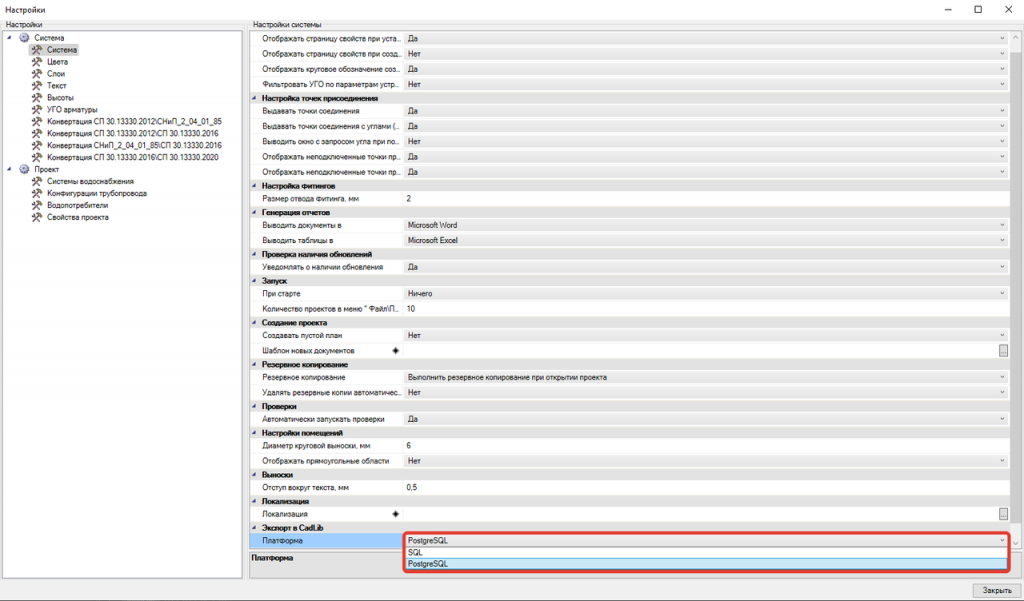

Программа Project StudioCS Водоснабжение имеет привычный интерфейс, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в Project StudioCS Водоснабжение реализованы сервисные функции создания моделей систем водоснабжения и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

Интеллектуальные объекты Project StudioCS Водоснабжение


Project StudioCS Водоснабжение. Интеллектуальные объекты

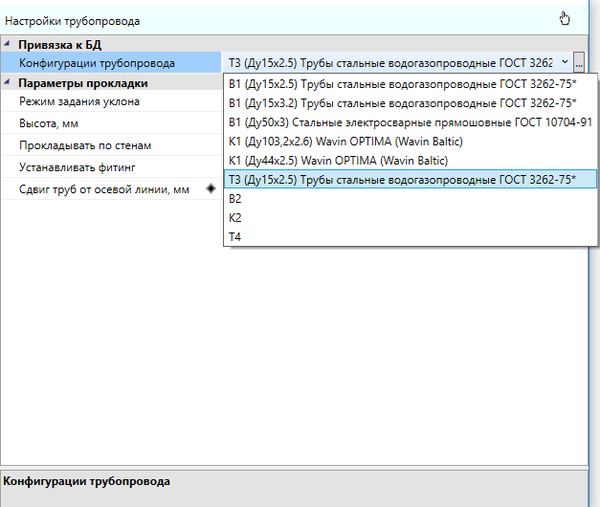

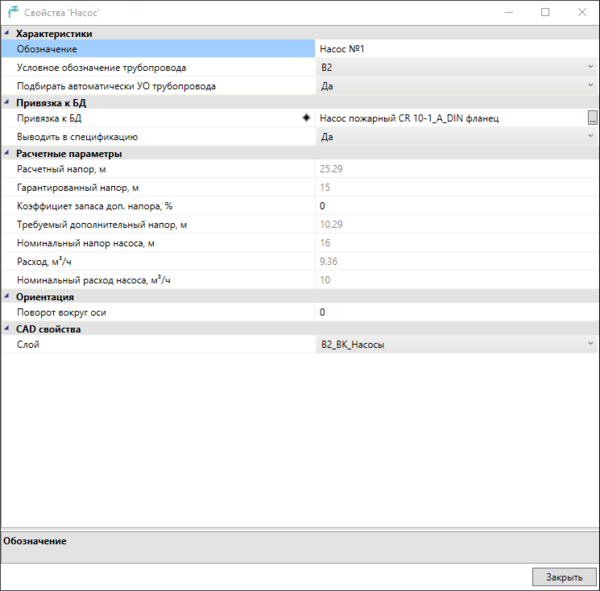

Все объекты Project StudioCS Водоснабжение (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарных приборов — сортамент.

Открытые базы данных


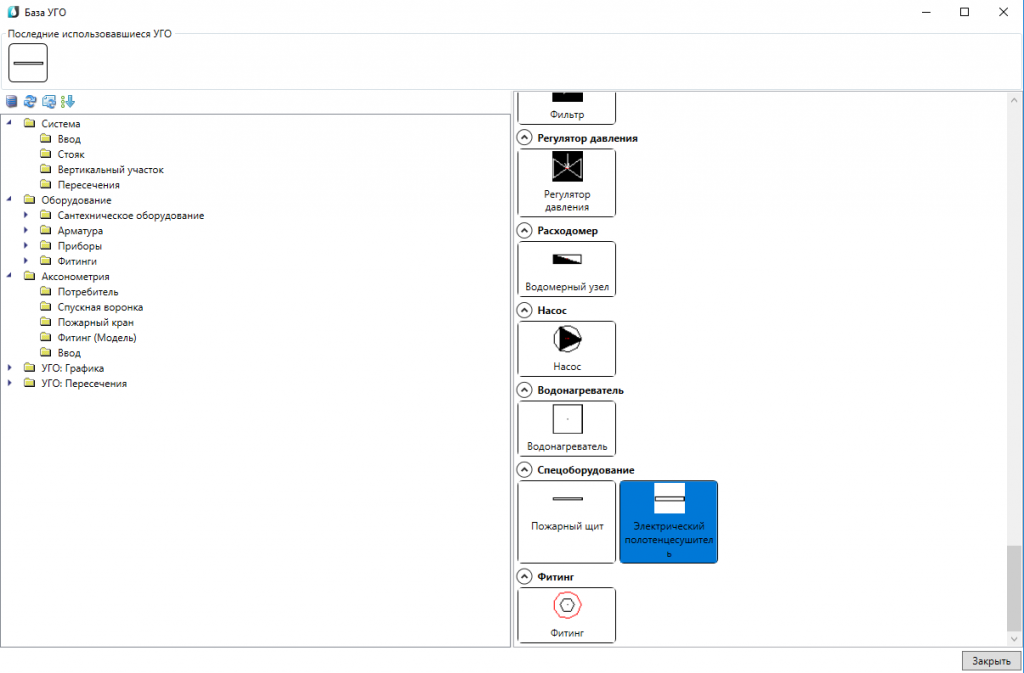

Project StudioCS Водоснабжение. База данных

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов Project StudioCS Водоснабжение содержит более 7000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и др.

Все базы данных Project StudioCS Водоснабжение открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Кроме того, в Project StudioCS Водоснабжение предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличаться от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Также можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

Работа с этажами, помещениями и стояками


Project StudioCS Водоснабжение. Модель здания/объекта

Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого нет необходимости отдельно открывать каждый чертеж.

Project StudioCS Водоснабжение. Мастер межэтажных соединений

Для просмотра и анализа всех спроектированных стояков в здании и для редактирования их свойств предназначен Мастер межэтажных соединений.

Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации


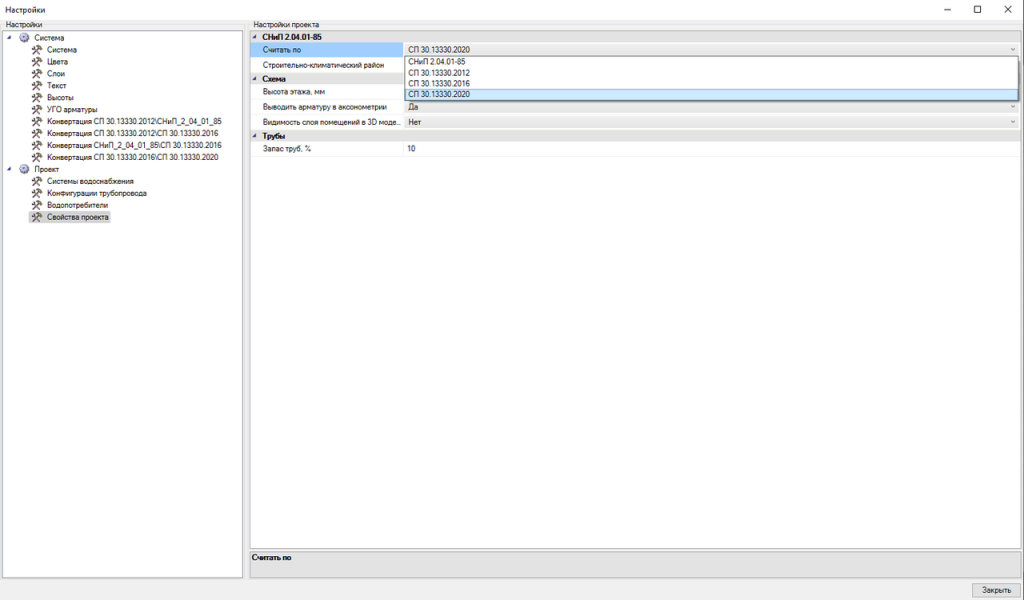

Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01−85*, СП 30.13330.2012 или СП 30.13330.2016. При проведении расчета программа просчитывает трехмерную модель систем, а по результатам этих расчетов осуществляется подбор диаметра труб, арматуры и приборов.

Основа работы программы Project StudioCS Водоснабжение — это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?

В Project StudioCS Водоснабжение эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.

В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние от трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.

Ниже приведен пример:

Project StudioCS Водоснабжение. Узел в 2D


Project StudioCS Водоснабжение. Узел в 3D

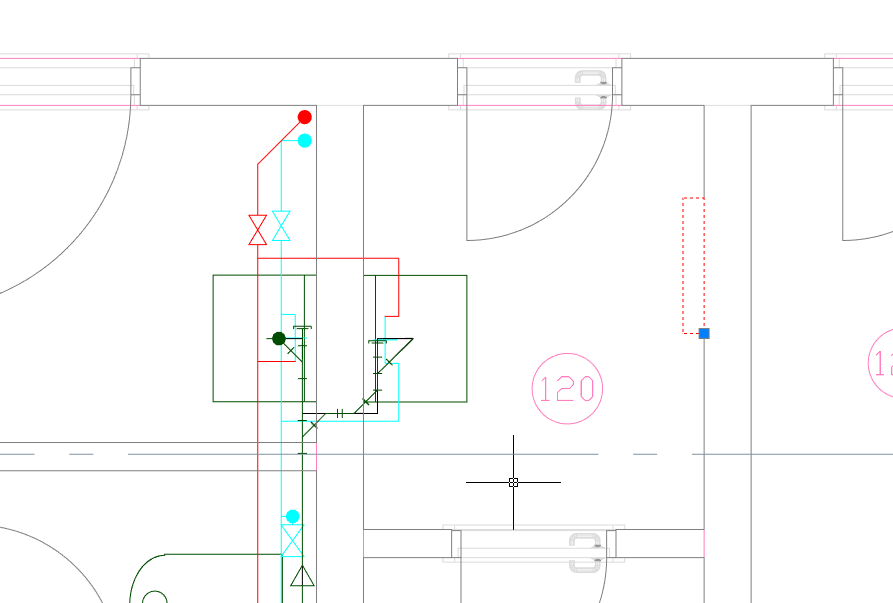

Холодная и горячая трубы отображаются несколькими трассами на плане, которые идут параллельно с некоторым отступом в плоскости XOY друг от друга. В реальном пространстве они располагаются друг над другом.

Оформление


Project StudioCS Водоснабжение. Аксонометрия


При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водоснабжения и канализации, поскольку они основаны на эмпирических данных.

Программа Project StudioCS Водоснабжение полностью учитывает требования отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.601−2011 и ГОСТ 21.110−2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101−2013. Кроме того, Project StudioCS Водоснабжение генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не предусмотренную ГОСТ.

Согласованность данных


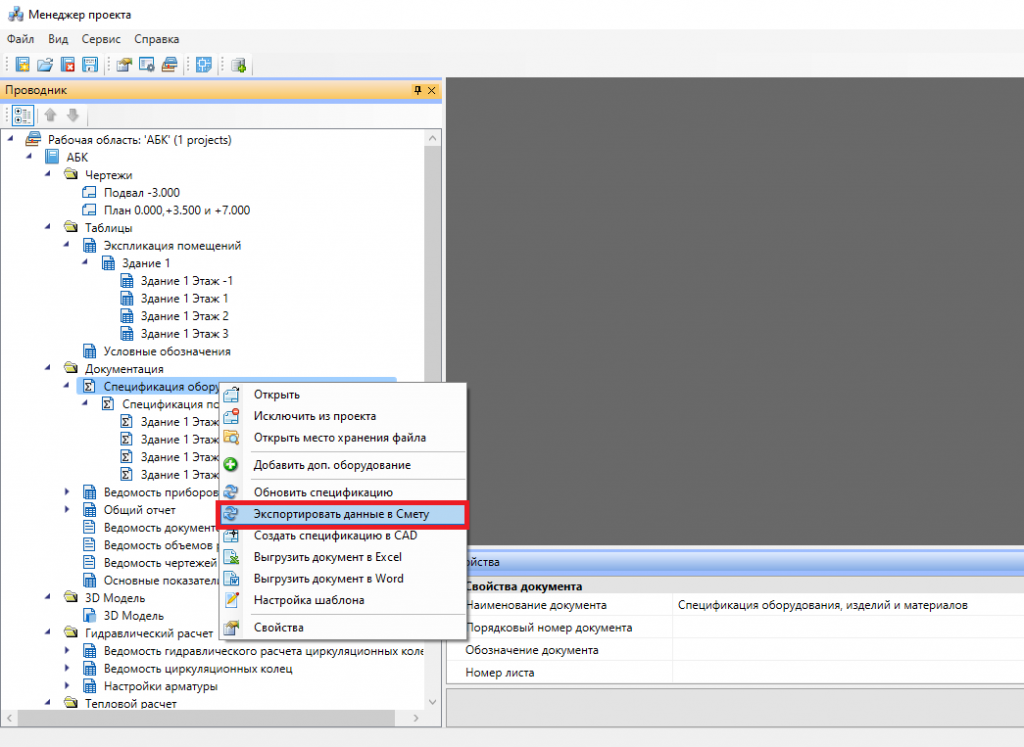

Project StudioCS Водоснабжение. Менеджер проекта


Для согласования данных в Project StudioCS Водоснабжение используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project StudioCS Водоснабжение. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водоснабжения и канализации.

Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Экспликация помещений


Project StudioCS Водоснабжение. Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в AutoCAD.

Ведомости чертежей, документов и объемов работ


Project StudioCS Водоснабжение. Ведомость чертежей


Project StudioCS Водоснабжение. Ведомость документов


Project StudioCS Водоснабжение. Ведомость объемов работ

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101−97, ведомости ссылочных и прилагаемых документов по ГОСТ 21.101−97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111−84. Эти ведомости можно вывести в Word, Excel или в AutoCAD.

Гидравлический отчет


Project StudioCS Водоснабжение. Гидравлический отчет

После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

Передача данных через IFC


Project StudioCS Водоснабжение. Модель системы в формате IFC, открытая в Tekla BIMsight

Благодаря реализации экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в Project StudioCS Водоснабжение, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.

Изменения в Project StudioCS Водоснабжение 2018

(в сравнении с версией 7.2)

  • Добавлена поддержка AutoCAD 2018.
  • В программе реализован расчет по СП 30.13330.2016, введенному с 17.06.2017 г.
  • В Project StudioCS Водоснабжение 2018 реализован импорт помещений из файлов формата IFC. Импортируется как геометрия помещений, так и основная атрибутивная информация.

          Таким образом, степень интеграции Project StudioCS Водоснабжение с другими BIM-системами стала еще выше.
          Это новшество по  достоинству оценят пользователи, чьи смежники-архитекторы (строители) работают в ARCHICAD, Allplan, Revit и т.д.

  • В свойствах помещения для параметра Категория помещения по НПБ 105−03 добавлено значение Не категоризируется.
  • В контекстном меню к помещениям в окне Модель здания/объекта добавлены команды Показать на плане и Удалить.
  • Исправлен ряд неточностей, собранных online-системой регистрации ошибок.
