Model Studio CS Технологические схемы

База данных Model Studio CS Технологические схемы встроена в среду проектирования и не требует вызова дополнительных программ. Комфортное диалоговое окно предоставляет пользователю удобный и наглядный доступ к базе. В состав базы входит набор основных условных графических обозначений оборудования, арматуры и КИПиА, соответствующих российским нормативным документам и предназначенных для размещения на чертеже.
Инженер, использующий Model Studio CS Технологические схемы, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Предусмотрена возможность без вставки в чертеж посмотреть, как выглядит объект и (тоже без вставки) получить полную информацию о нем.

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных позволяет без труда сохранять в ней новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере.

Создание схем

Основой для создания схем в Model Studio CS Технологические схемы является набор условных графических обозначений (УГО) элементов. В стандартную поставку программного комплекса уже включены наборы типовых УГО технологического оборудования и арматуры — с перечнем основных технологических параметров, доступных для заполнения после размещения на чертеже.
Существует возможность создания УГО на основе реально существующего оборудования и трубопроводных деталей с использованием трехмерной базы данных Model Studio CS, которая также входит в стандартную поставку и прекрасно интегрируется в среду проектирования. При этом двумерное представление объекта формируется автоматически на основе его трехмерной модели, а кроме того наследуется весь набор технологических параметров (вес, производитель, нормативный документ и т.д.).

Для удобства освоения в программе существует функционал, позволяющий преобразовать объекты УГО, ранее созданные стандартными средствами AutoCAD/nanoCAD, в объекты Model Studio CS Технологические схемы. Преобразованные таким образом объекты можно сохранить в базе данных и использовать в текущем и последующих проектах.
Размещенное на схеме оборудование просто и удобно соединяется технологическими линиями. Программа предлагает следующие способы построения линий:

• автоматическое построение трассы при указании двух точек на соединяемых объектах. Программа автоматически построит трассу, разместит стрелку направления потока;
• построение линии вручную. Основные параметры линии задаются перед ее отрисовкой;
• использование технологических линий с заданными параметрами, сохраненных в базе данных Model Studio CS. При вставке таких линий из БД все заданные параметры, хранящиеся в базе, будут скопированы в чертеж.

Сам процесс отрисовки трубопроводной линии мало чем отличается от отрисовки стандартной полилинии в среде AutoCAD/nanoCAD. Созданные линии легко редактируются, при этом изменяется не только положение сегмента, но и информационная часть (добавление и удаление параметров, изменение их значений).
В случае, если необходимо подключиться к оборудованию без использования узла, программа предложит разместить в точке присоединения штуцер.

Интеллектуальное поведение и автоматическое оформление схем

Model Studio CS Технологические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим интеллектуальное поведение объектов и автоматизирующим оформление.

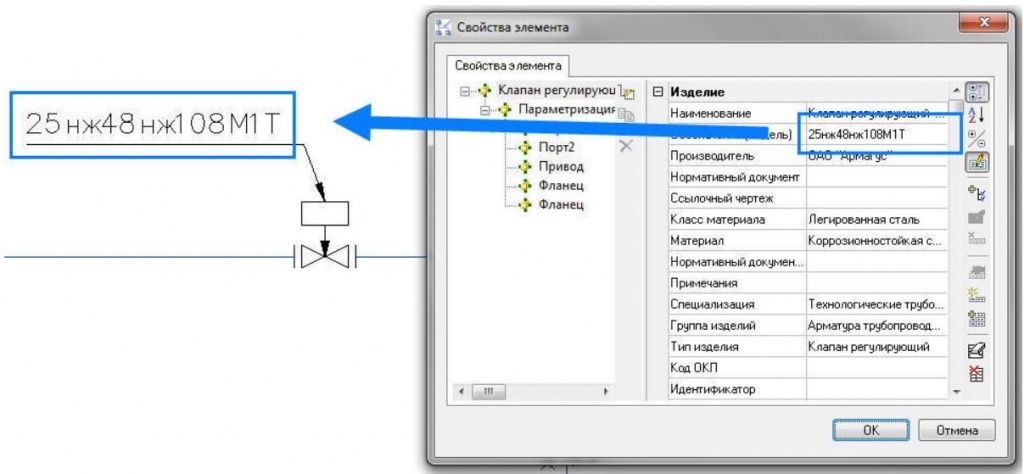

Текст обозначения автоматически формируется из значений параметров оборудования

В состав программы включены мощные средства интеллектуального отслеживания ввода данных, которые помогают инженеру в работе и обеспечивают высокое качество проекта:

• автоматическая обработка пересечений технологических линий в местах, где отсутствуют соединения (формирование разрывов);
• автоматический разрыв линии при вставке арматуры и других «линейных» элементов схемы без нарушения целостности информации. При удалении таких элементов схемы линия автоматически сшивается;
• проверка диаметров при подключении линии к штуцеру оборудования. В случае несовпадения диаметров линии и штуцера система предлагает варианты решения: правка параметров или вставка соответствующих переходов;
• проверка параметров при врезке или соединении линий. В случае необходимости предлагается вставка переходов или правка параметров;
• при выборе двух точек на схеме система анализирует чертеж и предлагает автоматически отрисовать всю линию с интеллектуальным обходом уже существующих элементов схемы;
• автоматическое отслеживание направления потока линии при размещении обратных клапанов и элементов, зависящих от направления потока. Система автоматически отслеживает правильное направление и соответствующим образом размещает элемент на схеме;
• при необходимости обозначить визуальный разрыв линии (чтобы не загромождать чертеж) специальный инструмент сохраняет целостность «разорванной» линии.

Интеллектуальные объекты и инструменты Model Studio CS Технологические схемы обеспечивают пользователю возможность создавать схему и вносить изменения с минимальными затратами времени и максимальной эффективностью, при этом сохраняются вся топология, оформление и т.п.
При отрисовке и редактировании в дополнение к интеллектуальному поведению объектов существует возможность в автоматическом режиме проставлять надписи на схеме. Текст надписи формируется автоматически и полностью соответствует надписываемому объекту схемы. Функции интеллектуального поведения обеспечивают отслеживание изменений в схемах и автоматически обновляют соответствующие надписи.

Пример формирования обозначения линии на основе заданных параметров

Специальные возможности Model Studio CS Технологические схемы позволяют сохранить типовое оформление в базе данных УГО, после чего оно может автоматически применяться при вставке УГО в схему.
Функционал Model Studio CS Технологические схемы позволяет организовать подбор реальных типоразмеров из базы данных для УГО схемы с использованием стандартных технологических параметров элемента. Таким образом, пользователь может присвоить элементу схемы атрибутивную информацию реально существующего изделия из базы данных. Выборка из БД производится по основным технологическим параметрам: например, по определенному диаметру трубопровода и давлению можно подобрать всю подходящую арматуру для УГО запорного клапана.

Формирование заданий для создания 3D-модели

Model Studio CS Технологические схемы позволяет формировать задания для передачи данных по объектам схемы в Model Studio CS Трубопроводы. Данные с технологической схемы можно использовать в 3D-модели при компоновке оборудования, трассировке трубопроводов, размещении арматуры.
Задание представляет собой файл открытого формата, в котором сохраняется информация об объектах схемы. Файл может быть сохранен в CADLib Модель и Архив или на внешнем диске.
При обработке заданий в Model Studio CS Трубопроводы отслеживается привязка линий к штуцерам (узлам) оборудования (начало и конец линии), а также привязка арматуры к соответствующим технологическим линиям.

Пример исходных данных по оборудованию на схеме

Пример исходных данных по технологическим линиям на схеме

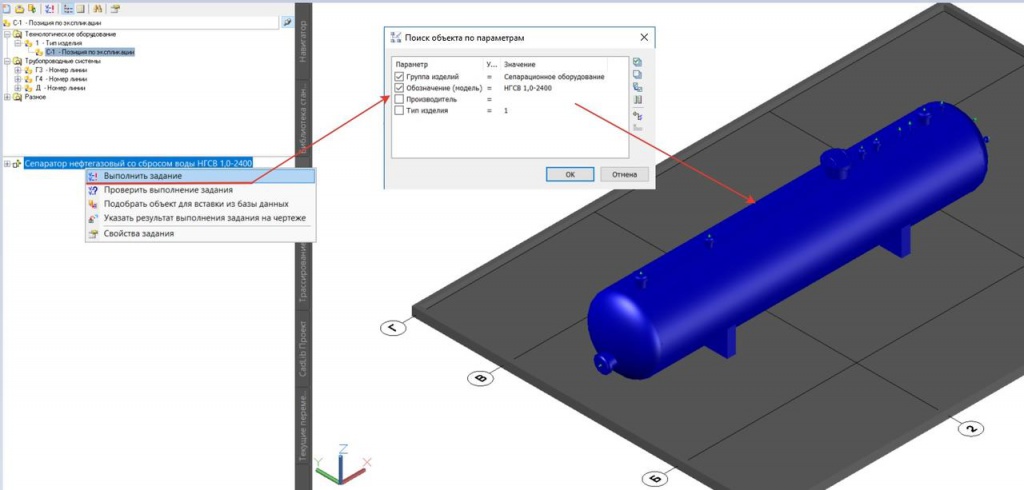

Трассировка трубопровода на основе данных из схем

Автоматическое формирование табличной документации

Model Studio CS Технологические схемы автоматически формирует высококачественные табличные документы на основе созданных схем.

Спецификации, полученные в Model Studio CS Технологические схемы

Удобство работы с табличными документами в интерактивном режиме обеспечивает спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы. Конченый документ автоматически генерируется в форматах Microsoft Office и непосредственно на чертеже AutoCAD/nanoCAD.

Интерактивный просмотр спецификаций до генерации табличного документа

Model Studio CS Технологические схемы располагает встроенными инструментами, позволяющими создавать собственные формы табличных документов, которые будут автоматически заполняться программой.

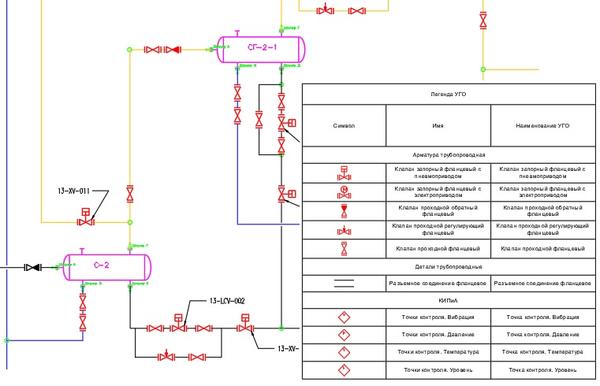

Разработчики настроили и включили в стандартную поставку наиболее востребованные типы документов, такие как экспликация (перечень оборудования), спецификация оборудования, изделий и материалов, легенда УГО, таблица потоков и другие.

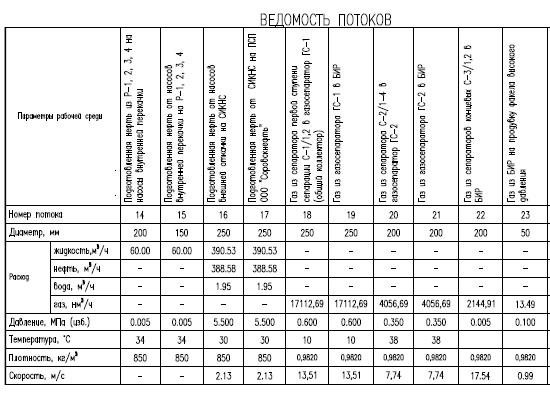

Автоматическая генерация ведомости потоков на основе данных линий на схеме
