nanoCAD BIM Конструкции 23

Программный комплекс nanoCAD BIM Конструкции предназначен для проектирования металлических и железобетонных конструкций зданий/сооружений в *.dwg-среде Платформы nanoCAD.
Программный комплекс nanoCAD BIM Конструкции включает профессиональные инструменты конструктора, разрабатывающего комплекты рабочих чертежей монолитных и сборных конструкций марок КЖ и КЖИ, а также занимающегося расчетом, проектированием и выпуском рабочей документации столбчатых и ленточных фундаментов на естественном и свайном основании в строгом соответствии с отечественными нормами и стандартами.
Максимально подробно и детально прорабатывается конструкция здания, находятся оригинальные решения, имитируется процесс монтажа, и в итоге появляется более качественный и проработанный проект.

Программный комплекс nanoCAD BIM Конструкции предназначен для проектирования зданий и сооружений объектов промышленного и гражданского строительства и выпуска проектной/рабочей документации. Продукт ориентирован на автоматизацию работ в проектных институтах и конструкторских отделах, выпускающих комплекты рабочих чертежей марок АС, АР, КМ и КЖ.

Ядро системы

Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.
Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.

Основные возможности

Наполнение объектов информацией

Ядро программного продукта nanoCAD BIM Конструкции позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователям предоставлена возможность создавать собственные параметры, которые могут либо задаваться путем ввода информации, либо вычисляться по формулам. Эти параметры затем привязываются к элементам модели, наполняя вашу модель информацией. Вы можете, например, создать список этапов строительства, определить даты поставки/монтажа и внести эту информацию в свою модель.

Моделирование вместо черчения

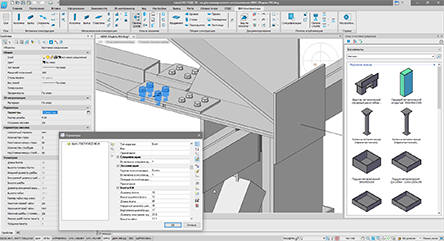

С помощью понятных и простых в использовании инструментов, таких как балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, пользователи создают в nanoCAD BIM Конструкции строение, состоящее как из железобетонных, так и из металлических элементов. Формируется не просто трехмерная визуализационная модель: максимально подробно и детально прорабатывается конструкция здания, находятся оригинальные решения, имитируется процесс монтажа, а в итоге появляется более качественный и проработанный проект.

Конструкции железобетонные

В nanoCAD BIM Конструкции вы сможете создать железобетонные колонны и балки, наполнить их армирующими стержнями, учитывая защитный слой бетона, и обвязать прямоугольными или кольцевыми хомутами, а также шпильками и скобами. Прочее оборудование для проектирования железобетона можно найти в библиотеке типовых конструкций либо сформировать с помощью инструментов трехмерного моделирования.

Конструкции металлические

Металл в программе nanoCAD BIM Конструкции представлен инструментами для создания металлических колонн и балок, пластинами и болтовыми/сварными соединениями, с помощью которых можно формировать в трехмерном пространстве объемы произвольной насыщенности. Типовые металлические конструкции вы сможете найти в библиотеке объектов и сразу же использовать их в своей модели.

Общие конструкции

Общие конструкции в nanoCAD BIM Конструкции

Конструкции общего назначения можно проработать с помощью инструментов Панель, Перекрытие, Кровля, Проем и Помещение. Инструменты Лестница и Фундамент позволяют вызывать библиотеку типовых решений.
Кроме того, Платформа nanoCAD предоставляет широкий спектр средств наполнения модели:
инструменты трехмерного твердотельного моделирования для построения произвольных, сложных по геометрии окружающих конструкций; инструменты подложек в формате IFC и трехмерного *.dwg для получения геометрии от смежных специальностей (архитекторов, специалистов в области землеустройства, инженеров-технологов и т.д.); инструменты импорта и обработки данных трехмерного сканирования (облаков точек) для включения в модель окружающего пространства. Цель — сформировать окружающее пространство для точного и качественного проектирования конструкций здания или сооружения.

Библиотека типовых решений

Помимо стандартных элементов конструкций (балки, колонны, пластины, соединения и т.д.), программа предоставляет пользователям пополняемую библиотеку типовых решений: узлы металлоконструкций, фундаментные блоки, элементы мебели, проемы, панели и т.д. Это не только позволяет быстрее создавать типизированные сооружения, но и открывает возможность привязываться к технологиям производства, ускоряя и автоматизируя процесс проектирования.

Документирование

Выстроенная трехмерная модель является основой для получения 2D-чертежей и схем: просто охватите интересующий вас участок модели видовым кубом и сформируйте двумерные виды, которые генерируются с учетом правил черчения. Также на виды можно поместить автоматически сформированные элементы оформления (размеры, выноски и т.д.) или, взяв за основу модель, оформить документацию вручную. В любом случае благодаря проработанной модели и связи с 3D-моделью двумерная документация выпускается быстрее и точнее, чем при ее подготовке вручную с нуля.

Специфицирование из центральной модели

Вся информация, внесенная в модель, может быть представлена в динамически обновляемой табличной форме. Вначале эта форма представления модели может использоваться для контроля над параметрами для осуществления регламентированного доступа к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.

Дуговые железобетонные и металлические балки/колонны

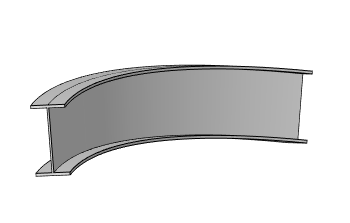

В диалогах программы появилась возможность задавать параметр выгиба балки/колонны как по X-, так и по Y-координате.

Сварка на дуговых сегментах


Алгоритмы построения дуговых сегментов расширены на инструмент Сварка, посредством которого теперь можно соединять объекты по дуговым сегментам.

Удобное редактирование параметров при множественном выборе колонн/балок


Диалоги параметров для выделенных КМ и ЖБ объектов контролируют, какое поле изменил пользователь; нажатие кнопки Применить обновляет только измененные значения.

Стержни и КЖ/КМ балки/колонны по 2D-объектам

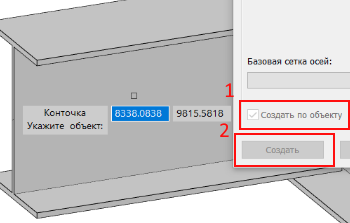

Доработан механизм создания металлических и железобетонных балок/колонн. Теперь для этого достаточно выбрать в диалоге опцию Создать по объекту, а затем указывать 2D-элементы (отрезок, полилиния и т.д.), по которым будет создан профиль.

Мастера армирования на панели Узлы и готовые решения


На панель Узлы и готовые решения вынесена новая категория Плагины и утилиты, предназначенная для запуска зарегистрированных в системе команд, скриптов и подпрограмм. Первым наполнением этого раздела стали команды армирования типовых конструкций.

Новая таблица «Ведомость деталей»


В новой версии стало возможно автоматически формировать ГОСТ-таблицу «Ведомость деталей» с эскизами арматуры. При этом в таблице образуются блоки, атрибуты которых заполняются информационными параметрами из BIM-модели конструкции.

Команды добавления и объединения объектов


Инструментарий nanoCAD BIM Конструкций пополнился двумя новыми командами: Добавить объект к другому объекту и Объединить объекты.

Команда Расчет площади и объемов

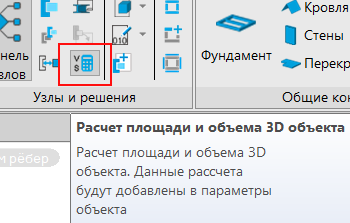

Команда анализирует SOLID-геометрию, из которой состоит параметрический объект, вычисляет ее объем и площадь и добавляет полученные значения в параметры объекта.

Кнопка Применить в диалогах Параметры объекта

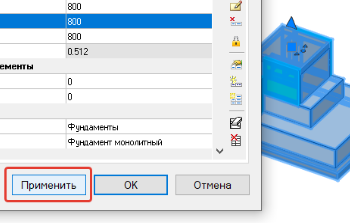

В диалогах Параметры объекта появилась кнопка Применить, которая позволяет назначить измененные параметры выделенному объекту без закрытия самого диалога.

Учет 3D-тел и IFC-объектов при генерации 2D-видов


При генерации 2D-проекций можно настроить учет геометрии 3D-тел (SOLID) и IFC-объектов платформы nanoCAD.

IFC: учет координат местности при экспорте


Обновленный диалог экспорта данных в формат IFC расширен полями для заполнения координат местности, угла поворота и абсолютной отметки.

IFC: новый спецификатор экспорта по СП 333.1325800.2020


В связи с официальным выходом СП 333.1325800.2020 в диалог экспорта в формат IFC добавлен новый преднастроенный спецификатор экспорта.
