Model Studio CS ЛЭП

Model Studio CS ЛЭП

Model Studio CS ЛЭП

Производитель - CSoft Development

Сделать заказ


Программный комплекс для расчета и выпуска комплекта документов при проектировании воздушных линий электропередач всех классов напряжений на стадиях строительства, реконструкции и ремонта



Программный комплекс Model Studio CS ЛЭП разработан на основе положений действующей нормативно-технической документации и полностью отвечает требованиям ПУЭ-7. При разработке использовались современные технологии, что позволило сделать комплекс интерактивным, простым и удобным в использовании. Благодаря интерактивности интерфейса Model Studio CS выполнение расчетов и оформление документации осуществляются в режиме реального времени.

Model Studio CS ЛЭП работает в среде AutoCAD 2007/2008/2009/2010/2011 и программных средств, в состав которых AutoCAD включен (AutoCAD Architecture, AutoCAD Civil 3D, AutoCAD MEP и др.).

Основные возможности


Информация по изысканиям, профиль или план могут быть выполнены в любом программном пакете отдела изысканий и генплана.

Большинство проектировщиков отдела изысканий и генплана работают в программных продуктах, построенных на платформе AutoCAD или поддерживающих возможность экспорта данных в формат DXF. Информация, которую этот отдел выдает для проектировщиков ЛЭП, приходит в формате DWG. Поэтому проектировщик, рабочее место которого оборудовано Model Studio CS ЛЭП, может спокойно приступать к работе как с планом, так и с профилем, где уже есть вся информация, необходимая для проектирования. В этом случае не нужны никакие дополнительные действия, не требуется импорт или экспорт данных от изыскателей в отдельную специализированную программу для проектирования ЛЭП. Вся работа осуществляется в единой модели проекта, которая объединяет информацию, поступающую от отдела изысканий и ЛЭП.

Но план или профиль в формате DWG есть не всегда, бывает недостаточно исходных данных, а приступать к работе уже необходимо. Программный комплекс Model Studio CS ЛЭП позволяет работать и с данными, полученными с цифровой модели местности. Оснащенный специально разработанным импортером, Model Studio CS ЛЭП легко отрисует линию поверхности земли в AutoCAD по данным ЦММ. Это позволит выполнить предварительную расстановку опор, расчет монтажных стрел провеса провода и троса.

Сколка линии поверхности земли

Сколка пересечений

Расчет монтажных стрел и тяжений провода и троса

В процессе расстановки опор выполняется механический расчет проводов и тросов в соответствии с ПУЭ-7. При этом учитываются не только свойства провода и климатические нагрузки, но и нагрузки от арматуры крепления, гирлянд и прочего оборудования. Кривая моделируется уравнением цепной линии, что позволяет повысить точность результатов расчета – например, расчета больших переходов. Подсистема расчета работает в режиме реального времени, то есть при отрисовке провода расчет выполняется автоматически и обновляется каждый раз, когда изменяются условия: например, при перемещении или изменении типа и марки опор происходит мгновенный перерасчет и перестроение кривых провисания. Важным при работе с Model Studio CS ЛЭП является и то, что подсистема расчета позволяет при желании просматривать все расчетные режимы. Предусмотрена возможность добавления дополнительных расчетных режимов или корректировки существующих.

По результатам механического расчета определяются монтажные стрелы и тяжения провода. Документатор программы позволяет формировать отчет по монтажным стрелам и тяжениям с любой градацией по температуре, а также отдельные и совместные отчеты для проводов и тросов.

Отчет по расчету монтажных стрел провеса и тяжений провода и троса

Систематический расчет проводов

В программном комплексе Model Studio CS ЛЭП реализована возможность систематического расчета провода. Функционал для систематического расчета выполнен просто и удобно, позволяя мгновенно просчитывать любой выбранный провод с любым шагом пролета при любых климатических сочетаниях.

Систематический расчет провода

Автоматическая и ручная расстановка опор

Программный комплекс Model Studio CS ЛЭП позволяет самостоятельно выбрать способ расстановки опор: «вручную», при помощи автоматически формируемого шаблона или полностью автоматически. Это обеспечивает проектировщику возможность использовать хорошо известный и привычный ему инструмент расстановки, шаблон или встроенные алгоритмы автоматической расстановки. При этом Model Studio CS в интерактивном режиме произведет расчеты, выполнит проверку коллизий (допустимых габаритов), оформит чертеж и сформирует табличные документы.

Автоматическая расстановка опор

Ручная расстановка опор

Интерактивное поведение опор на профиле

Model Studio CS ЛЭП позволяет производить любые операции с опорами: передвигать их, удалять, добавлять новые, изменять тип и марку и т.д. Все необходимое оформление осуществляет специализированная интеллектуальная система.

Исследования в области эргономики и интерактивных технологий позволили максимально сократить сроки освоения программы: приступить к работе проектировщик сможет сразу же после краткого знакомства с интерфейсом.

Перемещение опор в реальном времени

Интерактивный табличный редактор

Для упрощения работы и контроля данных в программном комплексе Model Studio CS ЛЭП предусмотрен удобный инструмент – Табличный редактор профиля, который представляет собой набор из четырех таблиц. Информация может поступать в таблицы автоматически при работе с моделью проекта или передаваться из внешних форматов. Табличный редактор не только позволяет отслеживать изменение существующих и появление новых данных модели проекта, но и предоставляет возможность редактировать модель непосредственно через таблицы.

Расчет мест установки гасителей вибрации

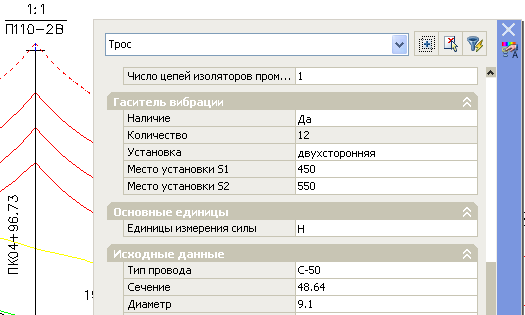

Программный комплекс Model Studio CS ЛЭП позволяет оценить необходимость установки гасителей вибрации, определить точки их крепления на проводе и грозозащитном тросе.

Расчет мест установки гасителей вибрации

Работа с планом (сколка с плана и обратное размещение)

Программный комплекс Model Studio CS ЛЭП обеспечивает несколько разных возможностей начала проектирования ЛЭП. Можно начинать работу с плана трассы ВЛ, указав на нем места установки анкерных опор. После этого сразу установить анкерные опоры на план, в активное окно вида (окно вида – область, содержащая чертеж продольного разреза профиля), а затем произвести расстановку промежуточных опор с учетом габарита ВЛ до земли и объектов, пересекающих трассу ЛЭП, и тут же выгрузить всю расстановку обратно на план. При этом все оформление, необходимые надписи и подписи будут выполнены автоматически.

Одновременная работа с планом и профилем

Расчет и оформление переходов

Программный комплекс Model Studio CS ЛЭП оснащен мощным инструментом проверки допустимых расстояний между объектами: опорами и пересечениями, проводами и пересечениями, проводами и грозотросом. При проверке модели на основе настроек, регламентирующих расстояния, осуществляется анализ коллизий между объектами и диагностируется факт нарушения допустимого расстояния.

Проверка расстояния трос-провод

Информация о всех найденных коллизиях выводится графически и в табличном виде. После анализа обнаруженных коллизий устраняем их – при подходе, грамотном с точки зрения проектирования, это не займет много времени. Проверка на предмет коллизий возможна в любой момент, как только проектировщик сочтет ее необходимой.

По результатам работы проектировщика в программе Model Studio CS ЛЭП автоматически формируется выходной документ – ведомость переходов.
Очень важной задачей при выпуске проектной документации по ЛЭП является оформление перехода линии электропередач через объекты различного значения. Функции, которые используются в программном комплексе Model Studio CS ЛЭП, позволяют не только получать конечный документ, но и пользоваться функциями оформления перехода как проверочными в процессе работы. Переход ЛЭП через пересекаемые объекты может быть получен на любом этапе проектирования.

Оформление переходов

Ведомости опор, гирлянд изоляторов, спецификаций оборудования, изделий и материалов и т.д.

Процесс формирования выходной документации – самый быстрый и простой для пользователя: специальные функции обеспечивают вывод отдельных документов, а также автоматический выпуск целого пакета. Требуется нажать одну-единственную кнопку.

Очень важным является и то, что вывод документов возможен на любом этапе проектирования, что позволяет пользоваться промежуточными результатами для принятия проектных решений.

Наряду с «бумажными» документами, выпускаемыми Model Studio CS, для большинства таблиц предусмотрена возможность просмотра и в онлайн-режиме – без генерации документа. Такой режим дает возможность одновременно редактировать и документ, и модель. Например, менять марки, типы опор и смотреть, как меняются нагрузки на них, выбрать оптимальные марку опоры, пролет, комплект арматуры.

Ведомость арматуры

Конструктор гирлянд и наборов арматуры. Ведомость гирлянд и изоляторов. Расчеты числа изоляторов

В проектах могут применяться гирлянды, состав которых отличается от представленного в базе данных, поэтому для удобства проектировщика предусмотрен специальный инструментКонструктор гирлянд. Он позволяет быстро создать новую гирлянду («с нуля» или на основе существующей) с учетом степени загрязнения и напряжения линии.

Конструктор подвесок любых типов

Универсальный конструктор опор

В проектах могут применяться опоры различных конфигураций, изготовленные из различных материалов. Той или иной из них может не оказаться в базе данных, поэтому для упрощения работы проектировщика предусмотрен специальный инструмент Конструктор опор. Он позволяет быстро создать новую опору любой конфигурации: от портала до обычной многосекционной промежуточной или анкерной опоры.

Универсальный конструктор опор

Расчет вырубки просеки. Ведомость вырубки просеки. Нанесение результатов расчета на план

Строительство ЛЭП очень часто связано с устройством просек. Программный комплекс Model Studio CS ЛЭП производит расчет ширины просеки в соответствии с методикой, содержащейся в ПУЭ-7.

Результат расчета ширины вырубки просеки на плане

Расчет нагрузок на фундаменты. Получение отчета по нагрузкам в виде записки с формулами, промежуточными расчетами и окончательными результатами
Программный комплекс Model Studio CS ЛЭП выполняет расчеты в момент установки опор на профиль и сразу отрисовывает кривые провеса провода. Иными словами, как только опоры установлены на профиль, вы можете видеть все результаты расчетов провода, нагрузки на опоры и т.д. Эти расчеты автоматически обновятся при перемещении опоры, ее замене на другую или любом другом изменении. Скажем, вы поменяли заход ВЛ: с одной стороны анкерной опоры есть грозотрос, а с другой нет. В расчете нагрузок это будет учтено немедленно.

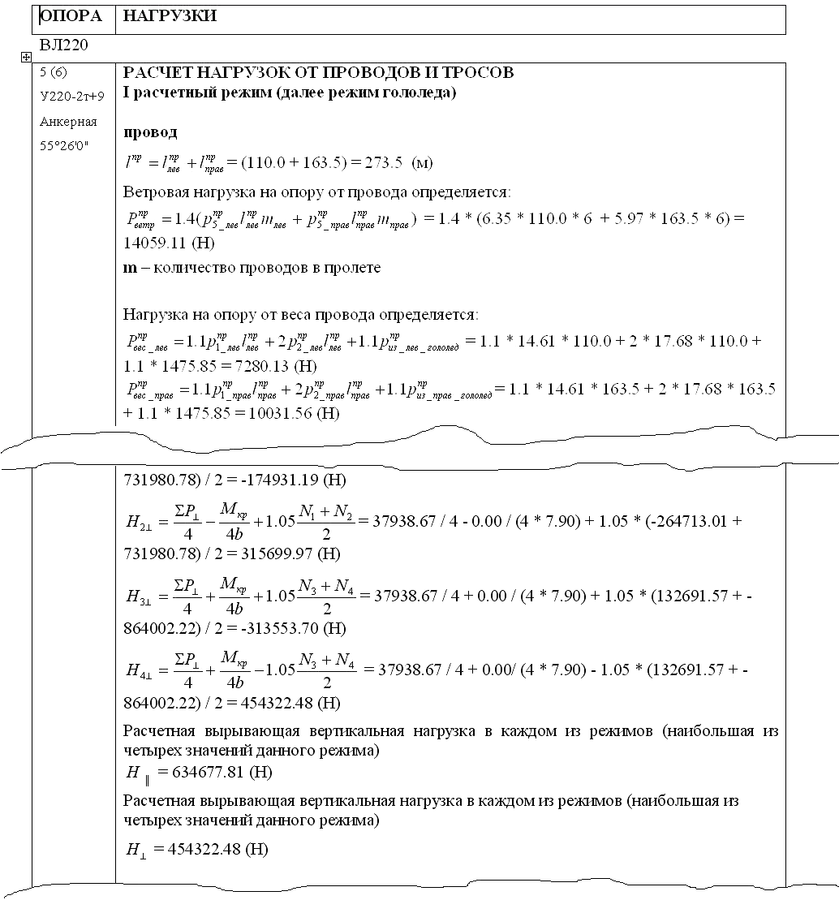

В качестве примера, иллюстрирующего уникальные возможности Model Studio CS ЛЭП, можно рассмотреть журнал проверочного расчета нагрузок на опоры и фундаменты.

В отчете детально описано все: от тяжений провода до выбора расчетного режима и проверки максимального напряжения в нижнем поясе опоры. Такие возможности Model Studio CS позволяют снять любые сомнения в качестве расчетов и обеспечивают проектировщика неопровержимыми аргументами в защиту его решений.

Расчет нагрузок на опоры и фундаменты

Установка дополнительного оборудования на опоры

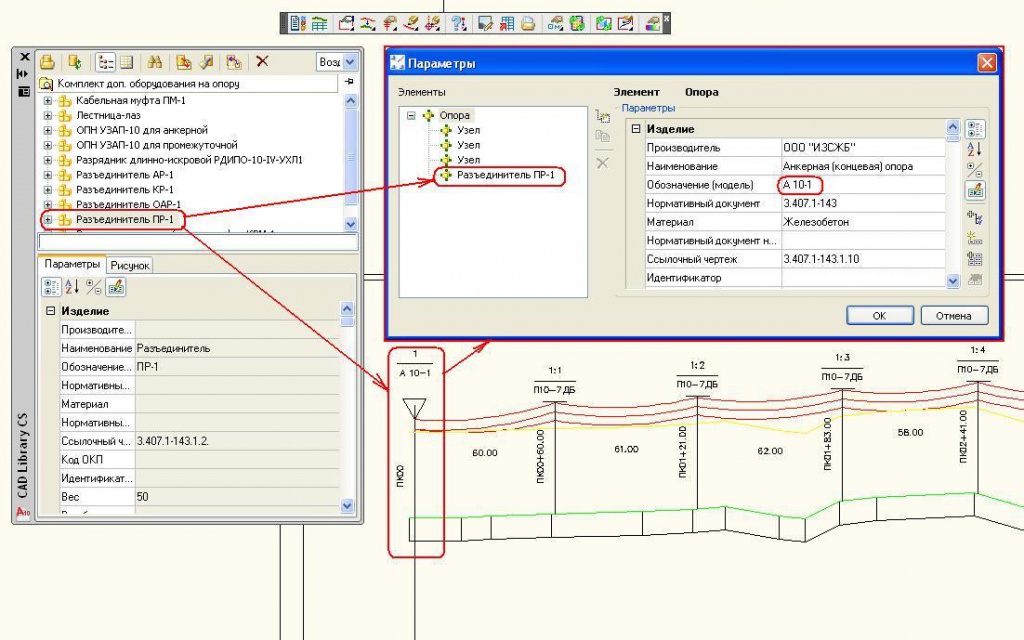

Еще один важный момент, который реализован в Model Studio CS, – это установка различного дополнительного оборудования на опоры и провода. Предположим, например, что для ВЛ, рассчитанной на 0,4 кВ, требуется учесть в спецификации разъединитель, установленный на опоре. Берем этот разъединитель из базы данных и устанавливаем на нужную опору или сразу на несколько опор. Два щелчка мыши – и всё на своих местах.

Таким же образом можно устанавливать ОПН, муфты, другое оборудование. Сразу после установки дополнительного оборудования все расчеты будут мгновенно обновлены, а вес дополнительного оборудования учтен в расчете нагрузок на опору.

Установка дополнительного оборудования на опоры

База данных оборудования, изделий и материалов

Уникальная база данных оборудования, изделий и материалов обеспечивает совместную работу всех пользователей.

База данных имеет встроенную систему классификаторов и выборок, которые помогают быстро найти оборудование, изделия и материалы, ознакомиться с их характеристиками и разместить на модели.

Гибкая, с продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет легко создавать новые компоненты (оборудование, изделия и материалы) и сохранять их в единой базе данных.

База данных оборудования и материалов
