nanoCAD Электро 8.5

nanoCAD Электро 8.5

nanoCAD Электро 8.5

Производитель - Нанософт

Сделать заказ


Программный продукт  для автоматизированного проектирования в частях силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов строительства



Светотехнические расчеты


В nanoCAD Электро реализованы обе методики расчета освещенности: Метод коэффициента использования и Точечный метод. После проведения расчета методом коэффициента использования программа автоматически расставляет светильники в помещении.



Электротехнические расчеты


В nanoCAD Электро реализованы все необходимые электротехнические расчеты:

  • Расчет электрических нагрузок по методикам:
    • РТМ 36.18.32.4−92
    • СП 256.1325800.2016
    • ТЭП
    • Расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
    • ГОСТ 28249–93
    • «Петля фаза-ноль»
  • Расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э)
  • Расчет токов утечки через изоляцию согласно ПУЭ 7 п. 7.1.83
  • Расчет падения напряжения

Базы данных оборудования


Элементы в базе данных оборудования содержат всю необходимую информацию, начиная с наименования и заканчивая 3D-моделью.


Базы данных оборудования nanoCAD Электро полностью открыты для пополнения и редактирования.

С nanoCAD Электро бесплатно поставляются базы данных всех производителей электротехнического оборудования, имеющих партнерские отношения с Нанософт.

Информационное моделирование (BIM)


В процессе работы в nanoCAD Электро инженер создает информационную модель проектируемой электрической сети.


Интеграция


Программный продукт nanoCAD Электро в полной мере реализует основной принцип Open BIM проектирования: построение единой информационной модели здания набором специализированных инструментов, который состоит из наилучших в своей области решений и оптимально решает поставленные проектные задачи. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели электрических сетей, выполненные в nanoCAD Электро, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая.


Документирование


По результатам работы в nanoCAD Электро формируются следующие проектные документы:

  • планы расположения оборудования и прокладки кабельных трасс;

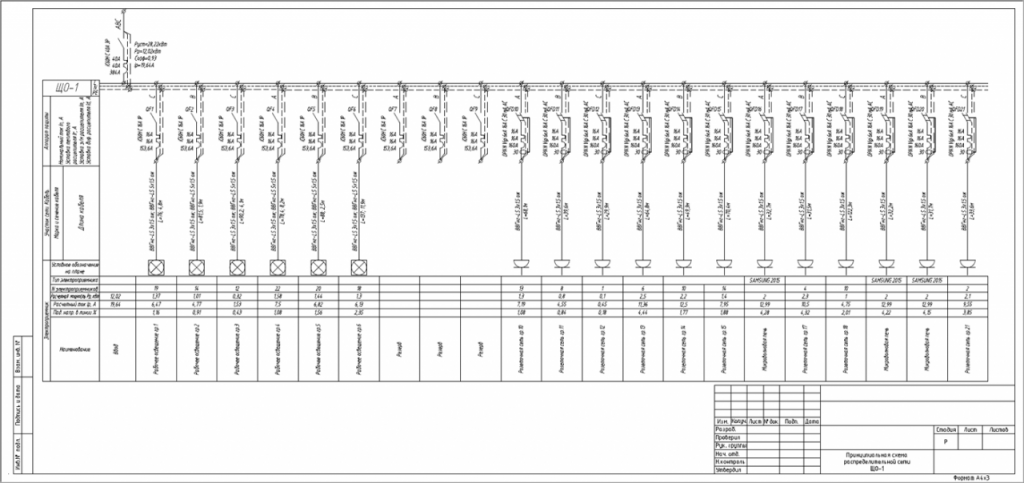

  • принципиальные схемы распределительной и питающей сетей;

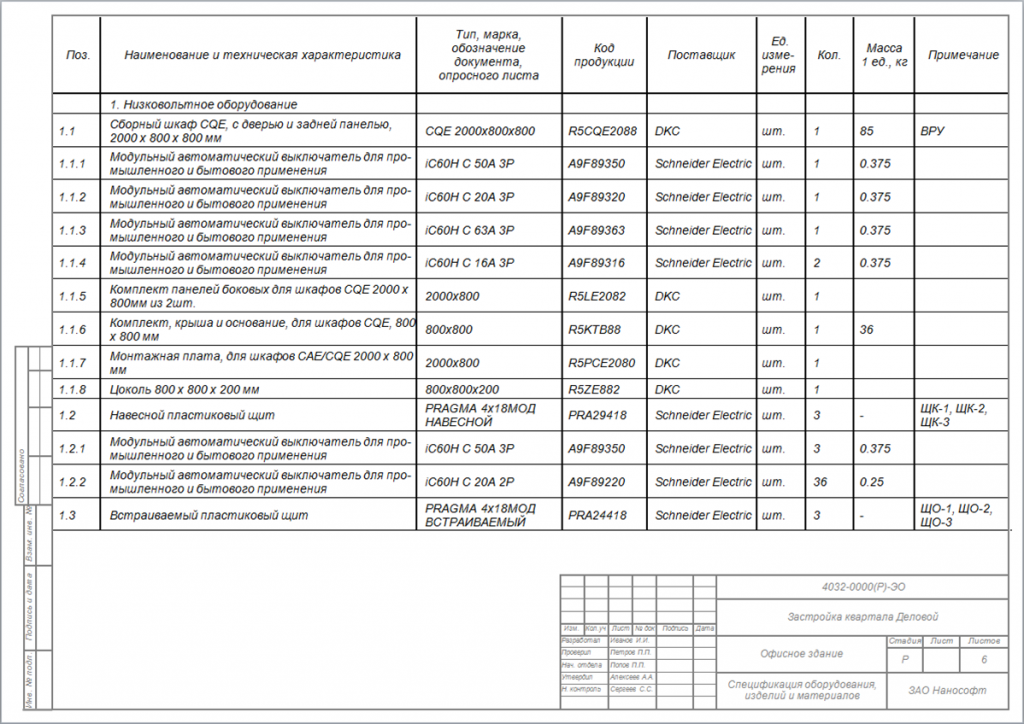

  • спецификация оборудования, изделий и материалов;


  • кабельный журнал;

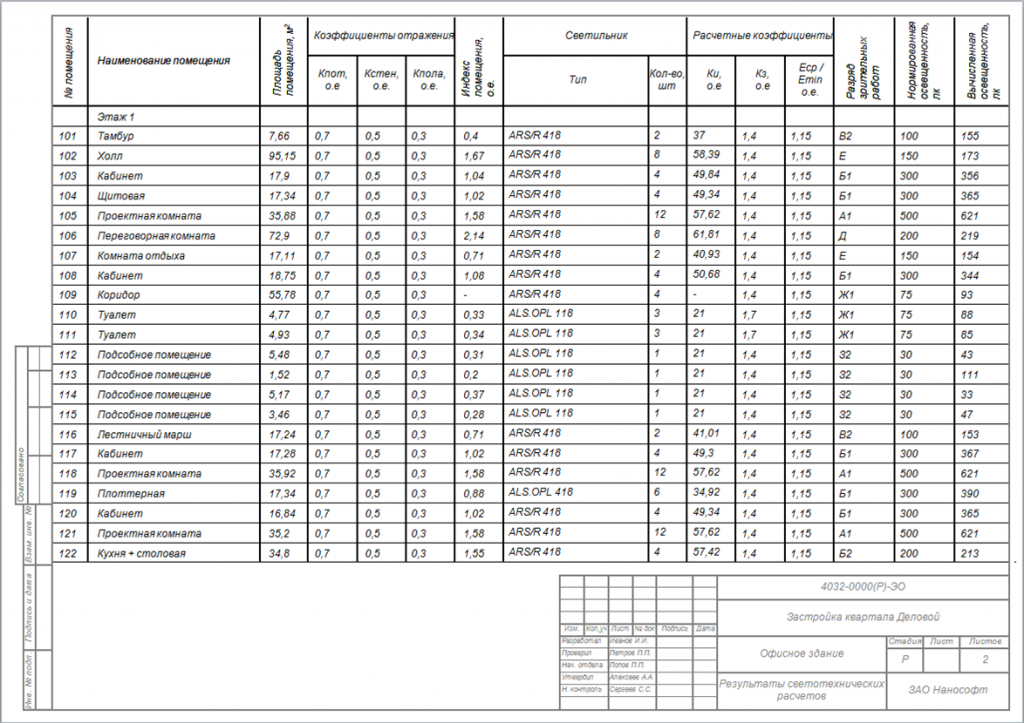

  • отчеты с результатами светотехнических расчетов;


  • отчеты с результатами электротехнических расчетов.


Информационный сервис nanoCAD — ЭТМ iPRO


Компании Нанософт и ЭТМ, крупнейший дистрибьютор электротехнической продукции в России, создали совместный информационный сервис, получивший название nanoCAD — ЭТМ iPRO и позволяющий автоматизировать дополнительный этап жизненного цикла проектируемого объекта.

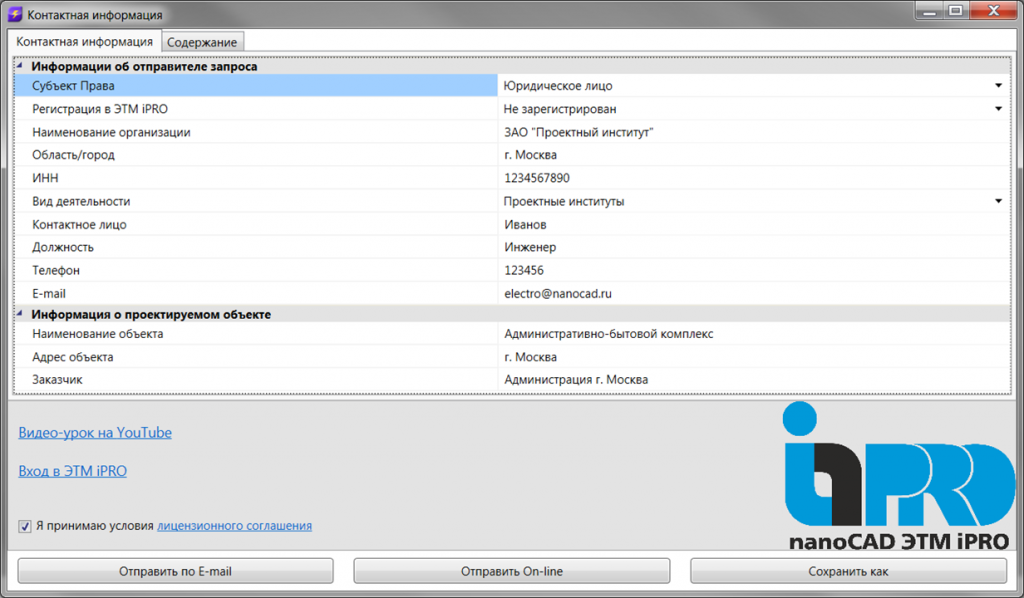

Используя сервис nanoCAD — ЭТМ iPRO, проектировщик имеет возможность получать актуальную стоимость заложенного в проект оборудования на любой стадии выполнения проекта. Для этого ему необходимо лишь заполнить контактную информацию и отправить автоматически сформированную nanoCAD Электро спецификацию оборудования, изделий и материалов в систему ЭТМ iPRO.


В ответ из системы ЭТМ iPRO пользователю приходит смета на оборудование.


Изменения в nanoCAD Электро 8.5


  • Новая платформа
nanoCAD Электро 8.5 базируется на новой версии графической платформы — nanoCAD Plus 8.5.

  • Импорт помещений из IFC
В nanoCAD Электро 8.5 реализован импорт помещений из файлов IFC. Импортируется как геометрия помещений, так и основная атрибутивная информация.


Таким образом, степень интеграции nanoCAD Электро с другими BIM-системами стала еще выше. Это новшество по достоинству оценят пользователи, чьи смежники-архитекторы (строители) работают в ARCHICAD, Allplan, Revit и т. д.

  • Токи КЗ
В новой версии пользователь имеет возможность автоматически сформировать подробный отчет по расчетам токов короткого замыкания.


  • Свойства помещения
В свойствах помещения у параметра Категория помещения по НПБ 105−03 добавлено значение Не категоризируется.

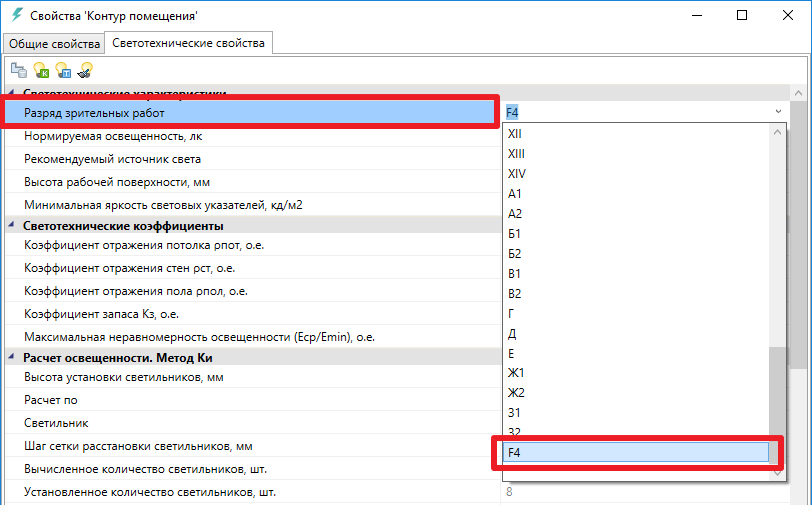

  • Разряды зрительных работ
Для параметра Разряд зрительных работ реализована возможность добавлять к уже имеющемуся списку значений пользовательские разряды зрительных работ.


  • Модель здания/объекта
В контекстном меню к помещениям в окне Модель здания/объекта добавлены команды Показать на плане и Удалить.


  • Параметры выносок
В настройке выносок для объектов Потребители, Светильники, Выключатели и Переключатели добавлены параметры Маркировка группы РУ (параметр фидера Маркировка) и Наименование группы РУ (параметр фидера Наименование).

  • Общие исправления
Исправлен ряд неточностей, собранных online-системой регистрации ошибок.
